Gesehen an z.B. an einer BR 101 und BR 185. Befindet sich an den unteren Ecken des Lokkastens. Wie heißt das, was steht da drauf? Damit ich weiß, wonach ich suchen muß. Ich bräuchte das als Textur für eine BR 101 für ein repaint.
MfG Picnic
Was ist das für ein "Schild"
-

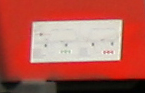

Diese Lokomotiven haben kleine Schaugläser, an denen man den Zustand der Bremsen erkennen kann. Grün ist gelöst, rot ist angelegt. Auf diesem Aufkleber wird erklärt, welche Schauzeichenkombination welchen Bremszustand bedeutet. (Druckluftbremse/Federspeicherbremse).
-
Ich persönlich habe das sogar mal spaßeshalber in Uelzen an einer 101 aufgenommen.
Ich glaube zwar nicht, dass man dies gebrauchen kann, aber immerhin vielleicht etwas für'n Anfang.
-
Das Piktogramm ist ansich nicht zur Erklärung der Schauzeichen selber, das sollte man im Rahmen der bremstechnischen Ausbildung kennen, sondern ist an Lokomotiven angebracht, welche eine HLL Druck gesteuerte Federspeicherbremse haben.
Es ist quasi bildhaft dargestellt, wie sich die Lok bezüglich der Federspeicherbremse verhält, wenn diese HLL Druck gesteuert arbeitet (wichtig z.B. beim Schleppen durch nicht ausgebildetet Personale) -
Ups, stimmt ja. Ich konnte das auf dem Bild nicht so genau erkennen und konnte nur die Abbildung der Schauzeichen ausmachen, deswegen bin ich davon ausgegangem, dass das dieser Aufkleber ist.
-
-

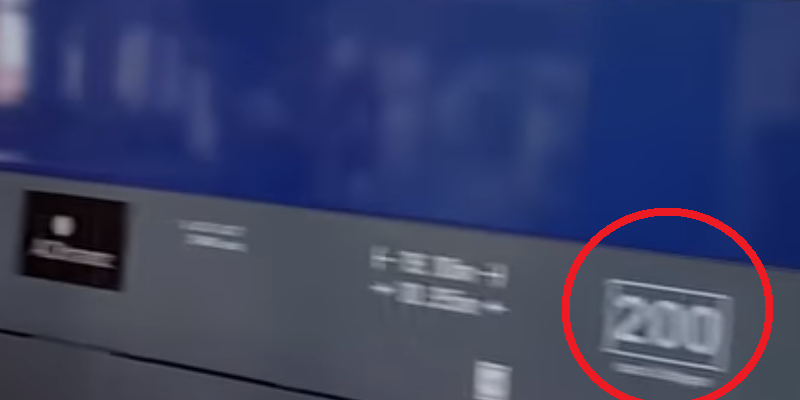

200 steht für die Höchstgeschwindigkeit
-
Nein, das 200 steht für die Schleppgeschwindigkeit. Die Höchstgeschwindigkeit der 101 ist 220.
-
-
-
ABER ich hab die .geopcdx dafür ändern müssen. Ich schreib gern dazu, wie, was und wo etwas geändert werden muß
Davon würde ich dezent abraten. Ist aber nur ein Tipp, sonst nichts.
Edit: Das ist natürlich völliger Quatsch und absolut belanglos bei der Kuju 101.
Asche auf mein Haupt! Das sah gestern Abend so spät einfach nicht nach Kuju aus. Verzeih mir @Picnic.
-
Soweit ich das verstehe, soll das doch nur ein normales Repaint werden und dafür darf weder die originale .geopcdx mitgeliefert, noch muss diese in irgendeiner Form verändert werden. Üblicherweise werde die geänderten .bins und Texturen (mit identischen Namen des Originals) in einen Ordner parallel zum Default Ordner der Lok gepackt, wohin derjenige, der das Repaint installieren will, die original .geopcdx kopiert (falls es keine AutoInstaller-Datei gibt)
-
-
Na das ist soweit ja alles sehr gut, aber warum genau müssen dann Pfade in der .geopcdx geändert werden? Die sind doch immer relativ und betreffen nur die Unterordner des Ordners, wo die Objektdatei liegt. Wenn man die Repaint Texturen genauso benennt und in den \Textures\ Unterordner packt gibt es da doch keinerlei Problem
-
Nein, das 200 steht für die Schleppgeschwindigkeit. Die Höchstgeschwindigkeit der 101 ist 220.
Aber an den Personenwagons und Triebwagen ist das die Höchstgeschwindigkeit, ist doch richtig so?
-
@Picnic Ich empfehle die original Nummern zu entfernen und eigene Nummern auf die Textur aufzutragen, dann hast du nicht das Problem mit der .Geo
@Torsten Figura Die Angabe ist immer die vmax. Schleppgeschwindigkeit, egal ob Personen, Güterwagen oder ET`s. Da man Waggons ja hinter sich her "schleppt" ist es gleichzeitig auch die vmax. des Waggons.
Bei Güterwagen gibt es noch Abweichungen zw. beladen und leer. Bei Loks, ET`s und Personenwagen kann es länderspezifische Abweichungen geben, dann findet man zwei oder mehr vmax. Angaben im Raster.
Sollte ich da jetzt tatsächlich doch irgendwo falsch informiert sein, bitte berichtigen. Will ja keine Unwahrheiten verbreiten
-

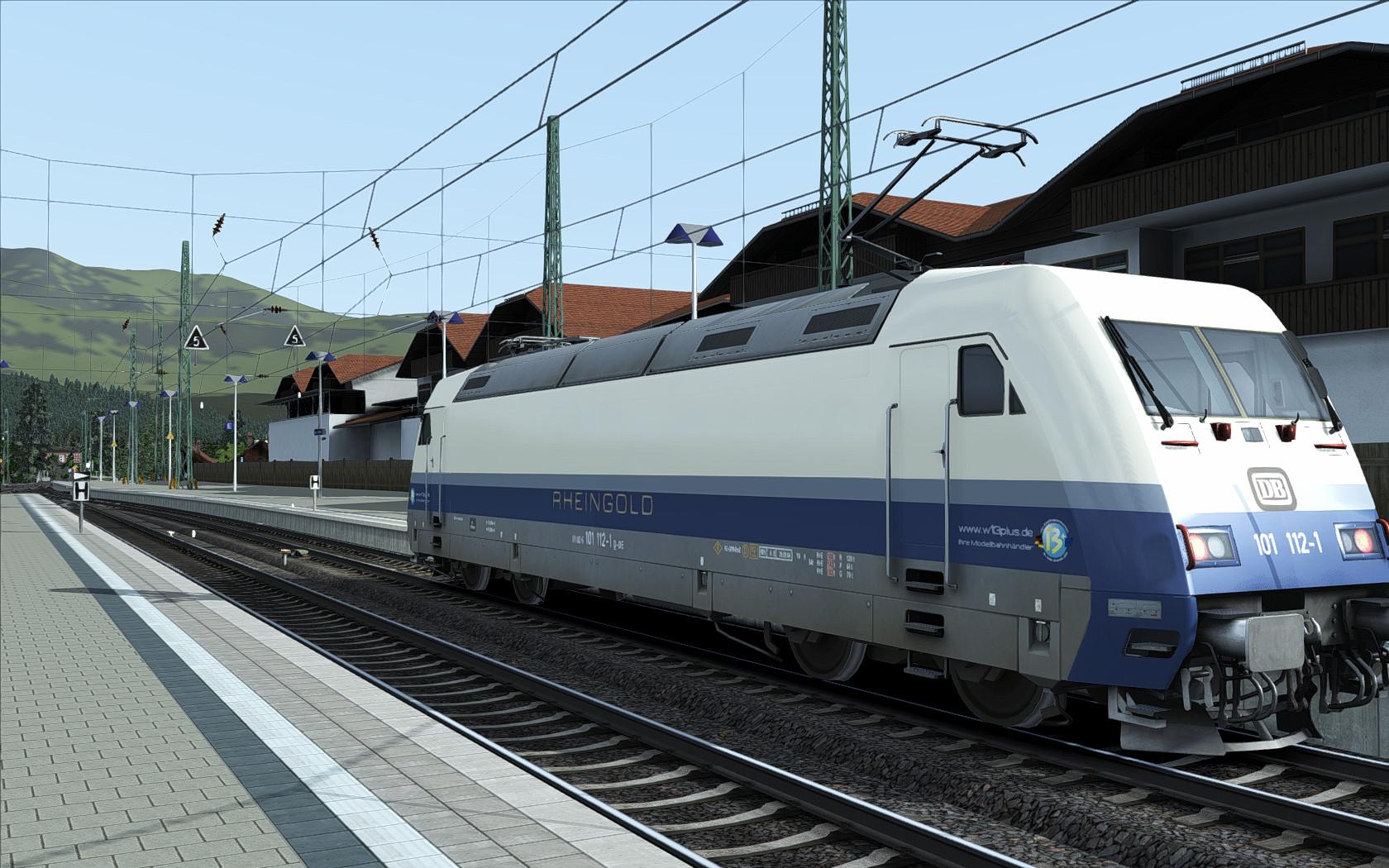

@Matthias J. ich weiß nicht, wie ich die Nummer entfernen kann. Ich hab die übern den Alphakanal transparent gemacht. Es sind die Nummern für den Fst. Bei der default ist diese an der Stelle, wo bei der Rheingold das W13-Logo mit der Adresse steht. Die Nummer für den Fst gehört da, wo der rote Kreis ist. Die hatte ich auch dort auf die Textur gepinselt, funzt aber so nicht, weil auf der rechten Seite vom Fst 1 die 1 steht, auf der linken aber die 2.
Die Nummern für die Führerstände der originalen 101er sind von der BR 294, Pfad: Assets/Kuju/.../Diesel/BR294/Default/Engine/Texture.
Verstehst du ungefähr, wie ich das meine? -
