[UPDATED] Deutsche Fahrleitungsmasten

Du verwendest Blender 2.5 (2.59 sagt der Screenshot). Der Exporter funktioniert nur mit Blender 2.49 (und 2.48). Später einmal soll es den Exporter (heißt Bigex und gibt es hier bei den Downloads) einmal mit 2.5 funktionieren, aber derzeit liegt das noch in der ungeplanten Zukunft. Daher solltest du parallel auch Blender 2.49 installieren, vielleicht auch ganz auf Version 2.49 umsteigen, falls es dir nichts ausmacht.

Jemand hat berichtet, daß die Texturen verloren gehen würden, wenn er von 2.5x nach 2.49 umsteigt. Ich selbst hab es noch nie ausprobiert, und würde auch zuerst einmal andere Wege (andere Formate) durchprobieren, bevor ich aufgeb. Aber du sparst dir jedenfalls viel an Nerven, wenn du zuerst einmal einen Weg für dich findest, den du immer wieder einmal durchtestest, wann immer du eine neue Funktion in Blender für deine Objekte verwendest.

1 Blender Unit = 1 m in RW. Da wird es kaum Überraschungen geben. Und dein Sockel geht schön unter 0, was beim Platzieren sicher Freude macht. Also alles im grünen Bereich, soweit ich das sehe.

Zum Blender Export mit Bigex hier der Beitrag von Henning218.
Das steht mit welche Blender-Version mit BIGEX funktioniert. Im Bigex Paket gibts eine gute Beschreibung. ausserdem sind da einige Hinweise auf Tutorials dabei.
Zur Größe: eine Blendereinheit =1m.
Dann sehe ich, Du must Dich mit der Benamsung von Modellen auseinandersetzen, sonst klappt der Export und der Import in RW nicht.
Viel Glück und Geduld.
StS

herrlich!

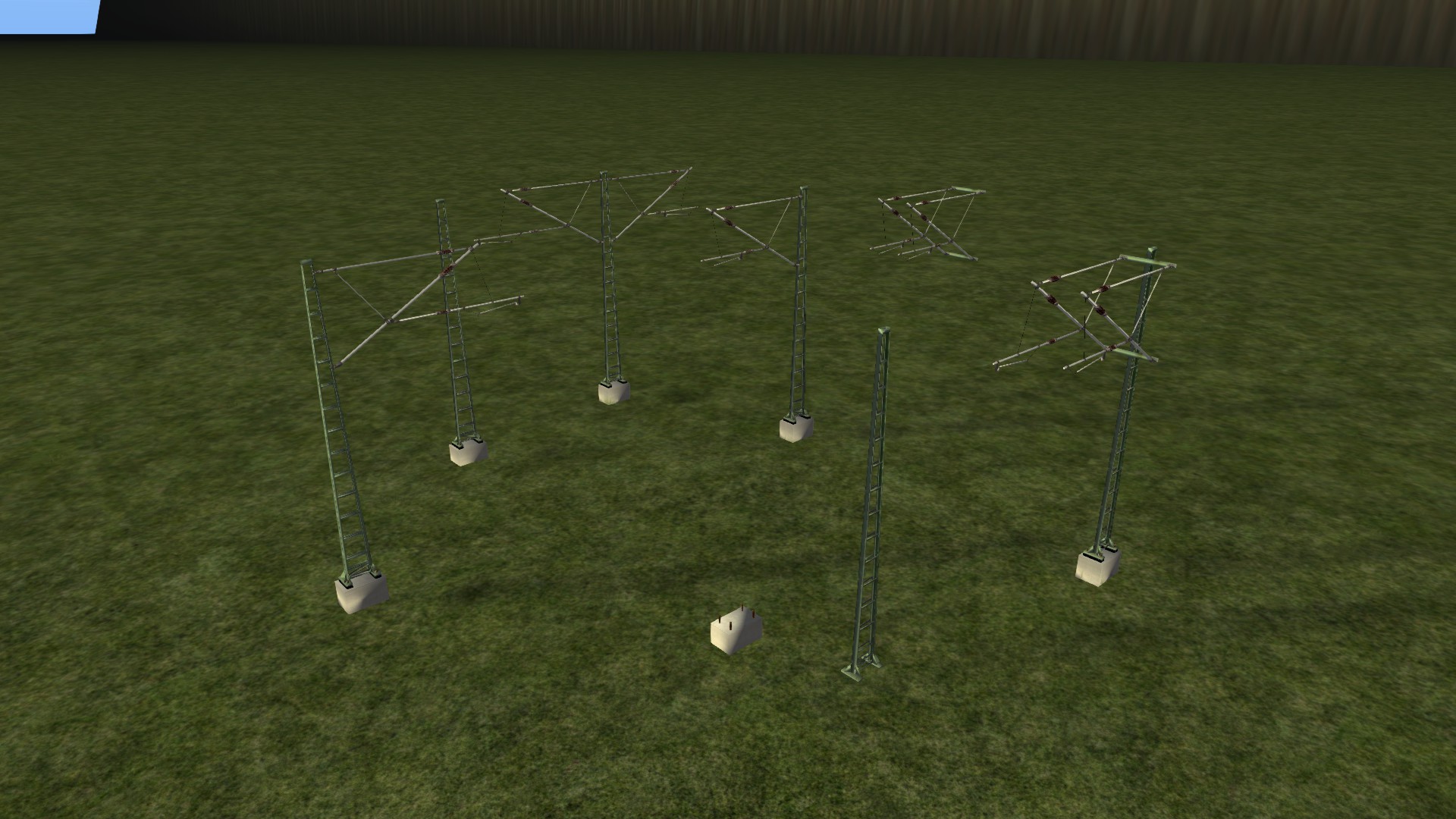

aber die masten scheinen mir etwas zu hell zu sein oder? ich meine das ist ein etwas anderes grün in der realität....

wirds die evtl auch in rostig geben?

MfG
Barrett

Musst Du nur passendes Wetter, also viel Regen einstellen und etwas warten.

Hi,
also die Masten gefallen mir schon sehr im Vergleich zu den Standard !
Könnte ich für meine Nebenbahn gebrauchen (ein Teil optisch elektrifiziert), wann kann man mit einen Download rechnen, bzw. gibt's vllt schon einen :D?

lg
Xreal

Schöne Modelle.

Ich kenne mich mit Blender nicht so aus, aber bei den Modellen müsstest Du noch smooth oder Auto-smooth (oder so) machen, damit diese dunklen und hellen Stellen, vorallem an den Sockeln verschwinden.

Gibts da bei smooth keine Möglichkeiten Einstellungen zu machen? Wenn ja, dann damit experimentieren. Gibts dort die Möglichkeit eine "Auto"-Funktion abzuschalten? Wenn ja, dann smooth ohne Auto anwenden. Dann sollte alles schön eckig aussehen und ringsrum im Spiel korrekt beleuchtet sein.

Beim ZModeler, den ich früher für 'ne LKW-Simulation nutzte, hatte ich die "Normals" korrekt einstellen müssen.

Edit:
ich habe mir gerade bei UKTS den aktuellsten Blender 2.6x IA/IGS Exporter heruntergeladen und etwas im Handbuch geblättert. Auf Seite 14, unter "10 Notes about smoothing" steht beschrieben was ich meinte.

Na das sieht schon wunderbar aus, die Oberseite des Sockels scheint aber falsches Mapping zu haben. Das ist nur ne verzerrte Textur.

Sieht echt gut aus! Hab mich schon geistig darauf eingestellt deine Oberleitungsmasten zu verwenden, auch wenn nicht viel meiner Strecke elektrifizert ist

Aber bis ich zu dem besagten Teil komme dauert's eh noche in "randerl" (weilchen)

lg
Xreal

Sieht sehr gut aus, aber was genau macht der "Edge Split Modifier"? Hat das Modell jetzt lauter Polygone die nicht miteinander verschweisst sind (weld)?

Schau mal wieviele vertikes und triangles das Modell hat. Sind alle Polygone einzeln, kann es sich auf die Performance des Spieles auswirken bzw. wenn das Modell zuviele Vertikes hat. Weil ja dann jedes einzelne dreieckige Polygon drei Kanten hat, die extra gerendert werden müssen. Es sollten möglichst viele Polygone miteinander verschweisst sein (weld).

Es ist besser smooth, mit den richtigen Einstellungen, anzuwenden.

Ich habe nichts von mehr Polygonen sondern von mehr Vertices geschrieben.

Ich habe mal eben ins Log-file geschaut.

"Tris 304, Verts 4712"

eindeutig zuviele Vertices. So wie es aussieht sind alle Polygone Einzelteile.

Wenn Du nur ein-zwei Masten hinsetzen willst, wäre das nicht so wild. Da könnte man bei dem ein-oder-anderen Objekt drüber hinwegsehen. Aber an den Gleisen steht ja alle paar Meter ein Mast.

Du verstehst glaub ich nicht was wir meinen. Auch wenn du die Rückseite ausmodellierst ergiebt das nicht die enorm hohe Anzahl an Vertics. Das erklärt sich nur durch eine Sache.
Du hast bis jetzt noch nicht verstanden was Smoothing-Groups sind, dass ist aber essentiel für den 3d-Bau und gehört zum Grundwissen. Mit Smoothing-Groups kann man eckige Objekte runder aussehen lassen als sie sind. Dadurch kann man polygonarmer und dadurch ressourcenschonender bauen bei optisch gleichen Aussehen.

Ich geb dir mal ein paar Bildbeispiele:
Bild 1:

Auf dem Bild sieht man einen einfachen Quader. Alle Seiten besitzen ein und dieselbe Smoothing-Groups und es kommt zu diesem komischen Aussehen wie man es bei den Fahrleitungsmasten auf dem Bild sehen kann.
Der Quader hat 12 Dreiecke und 8 Vertics (Knoten bzw. Punkte) Auch wenn ich diesen jetzt eine Rückseite modellieren würde, dann hätte es halt 24 Dreiecke und 16 Vertics.

Bild 2:

Jetzt kann man Jede Seite loslösen von der anderen, das entspricht dem Edge-Split in Blender. Der komische Smoothingeffekt ist weg, aber auch nur dadurch, dass jede Seite losgelöst wurde von den anderen. Es gibt also keine Verbindung mehr zwischen den einzelnen Seiten und Vertics. Dadurch müssen aber auch mehr Vertics berechnet werden, da sich 3 Flächen sich nicht einen Vertics teilen können.
Man sieht das auch auf dem Bild. Es gibt noch immer 12 Dreiecke aber jetzt sind es 24 Vertics! Und je komplizierter ein Objekt wird, desto größer wird der Unterschied zwischen Flächenanzahl und Verticsanzahl.

Dieses Bild zeigt gut, dass es keine Verbindung mehr zwischen den Flächen gibt.

Bild3:

Hier sieht man wie man es richtig macht. Man stellt die Smoothing-Groups so ein, dass jede Fläche zu einer eigenen Smoothing-Group besitzt bzw. sich nicht 2 Flächen mit der selben Smoothing-Group berühren. Es wird immer innerhalb der selben SmoothingGroup geglättet.
Wie man sieht hat das Objekt nur 12 Dreiecke und 8 Vertics.
