Fragen zur drahtgestellten Formsignaltechnik

Antworten, soweit bekannt:
- Wann werden die Spannhebel eingesetzt bei den Signalen und Weichen? In welchem Abstand?
Immer pro Signal, Weiche oder Bahnübergang ein Spannwerk (bei kurzen Wegen waren die im Keller des Stellwerks)
- Wann sollte ich Drahtkanalabdeckungen und wann Stelldraht verlegen?
Drahtkanalabdeckungen bei "Unterführungen" unter dem Gleis (Seitenwechsel), Überwegen etc.
- Wieviele Drähte brauche ich für verschiedene Sachen? (pro Signal, pro Weiche, pro VSig?)
Pro Stellelement (Signal, Weiche, Bahnübergang) zwei Drähte (einer hin, einer zurück als Endlosschleife)
- Wann sollte ich Weichenantriebe mit verbauen? (Ich habe automatische Weichen mit im Spiel dargestellten Handweichen verbaut)
Entweder Weichenantriebe oder Stelldrähte.
- Wo wurden die Gastanks für Weichenheizungen aufgestellt?
Kollegen?
- Brauche ich in Epoche 3/4 Indusi-Magnete?
Ja.

Gruß
Norbert

Hallo Schienenbus,

zur Funktionsweise von mechanischen Weichen und Signalen gibt es zwei Sonderhefte der MIBA, ich glaube mit dem Titel "Mechanische Stellwerke" 1 und 2 - die erklären das Ganze eigentlich ziemlich erschöpfend und könnten brauchbare Antworten für Deine ersten vier bis fünf Fragen liefern.
Ich habe beide Hefte, allerdings derzeit nicht greifbar, weil ausgeliehen Entweder es kann jemand anders aushelfen, Du bestellst Dir die Hefte einfach selbst oder musst Dich ein wenig gedulden...

Zum Einstieg in die Thematik ist vielleicht auch dieser Link hilfreich: http://www.weinert-modellbau.de/wm_pdf/stellwerk.pdf

Und: ja, bitte verbaue die Objekte von Spike/rschally !

- Wann werden die Spannhebel eingesetzt bei den Signalen und Weichen? In welchem Abstand?
Unterschiedlich, nach Möglichkeit lagen die im Keller des Stellwerks, ging das nicht weil keiner da wurden Außenspannwerke verbaut.

- Wann sollte ich Weichenantriebe mit verbauen? (Ich habe automatische Weichen mit im Spiel dargestellten Handweichen verbaut)
Teilweise wurden für einige Weichen Dr S Stellkästen nachgerüstet, sodass diese Elektrisch angesteuert wurden.

- Brauche ich in Epoche 3/4 Indusi-Magnete?
Nicht zwangsläufig, Nebenbahnen gab es da auch noch ohne, im Osten auch Hauptbahnen

- Wofür sind die Gleistrafos?
Da liegen die Kontakte der Gleisfreimeldeanlage drin, sowie andere Schaltungen (PZB etc)

MfG
Barrett

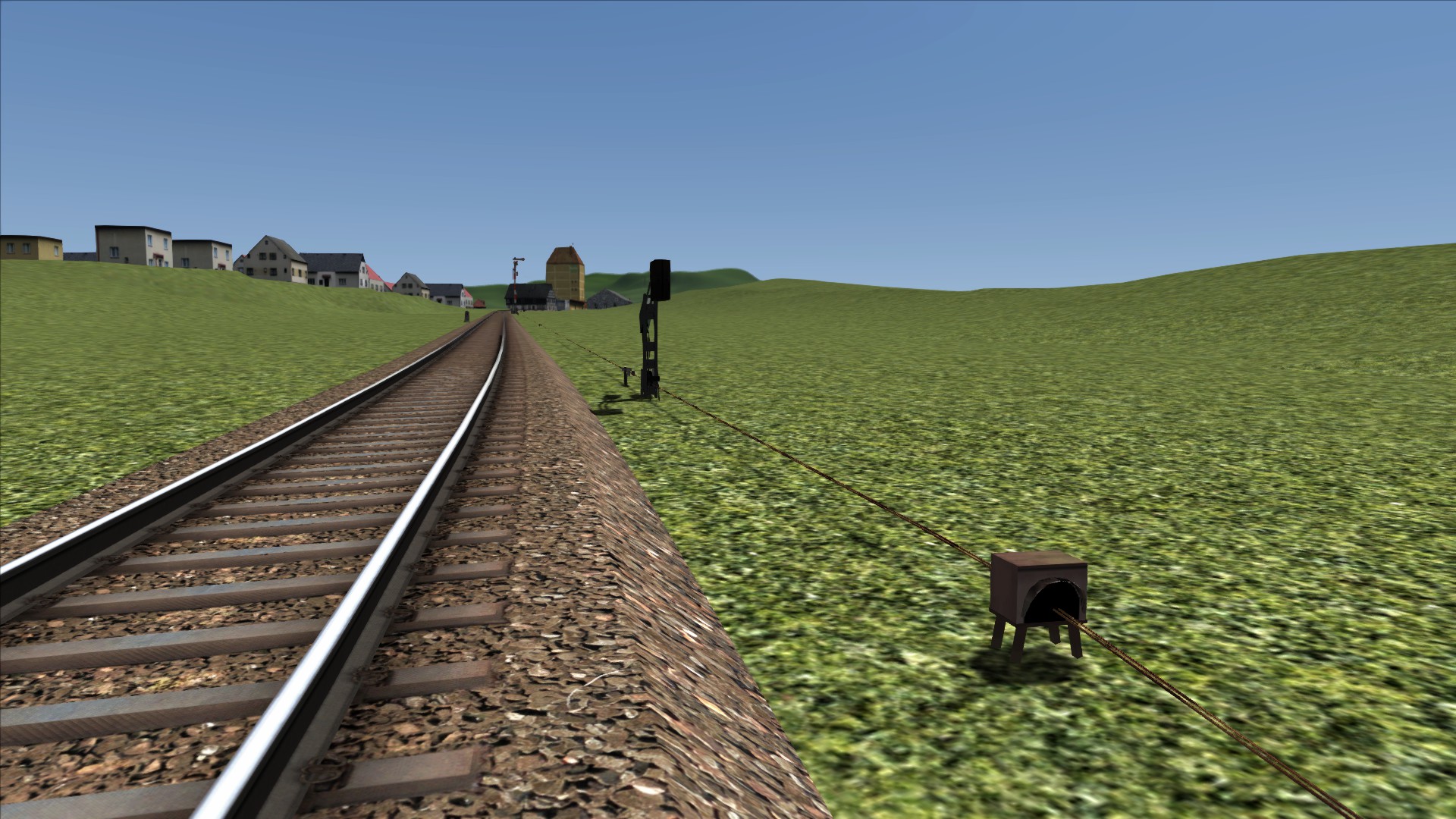

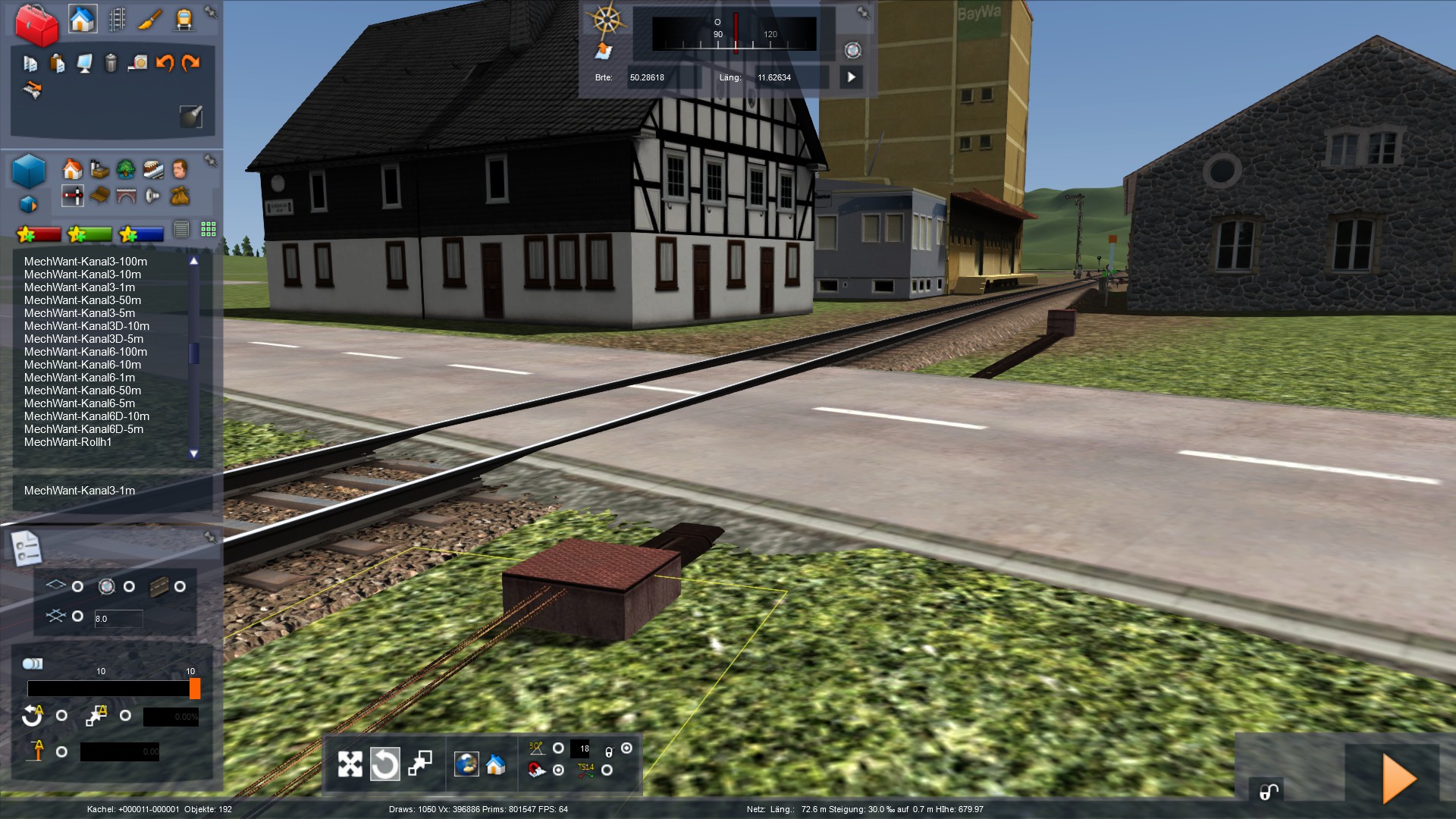

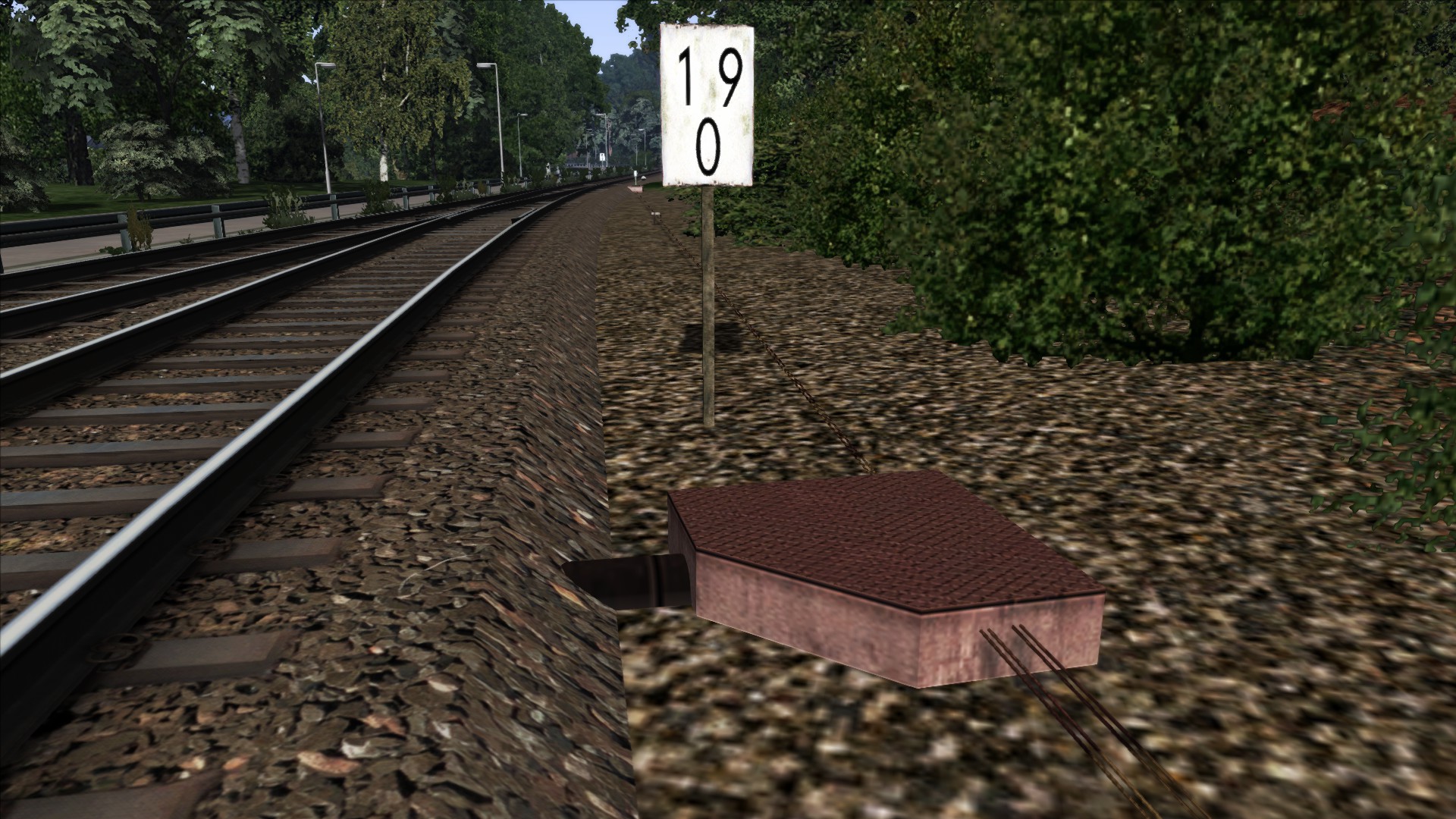

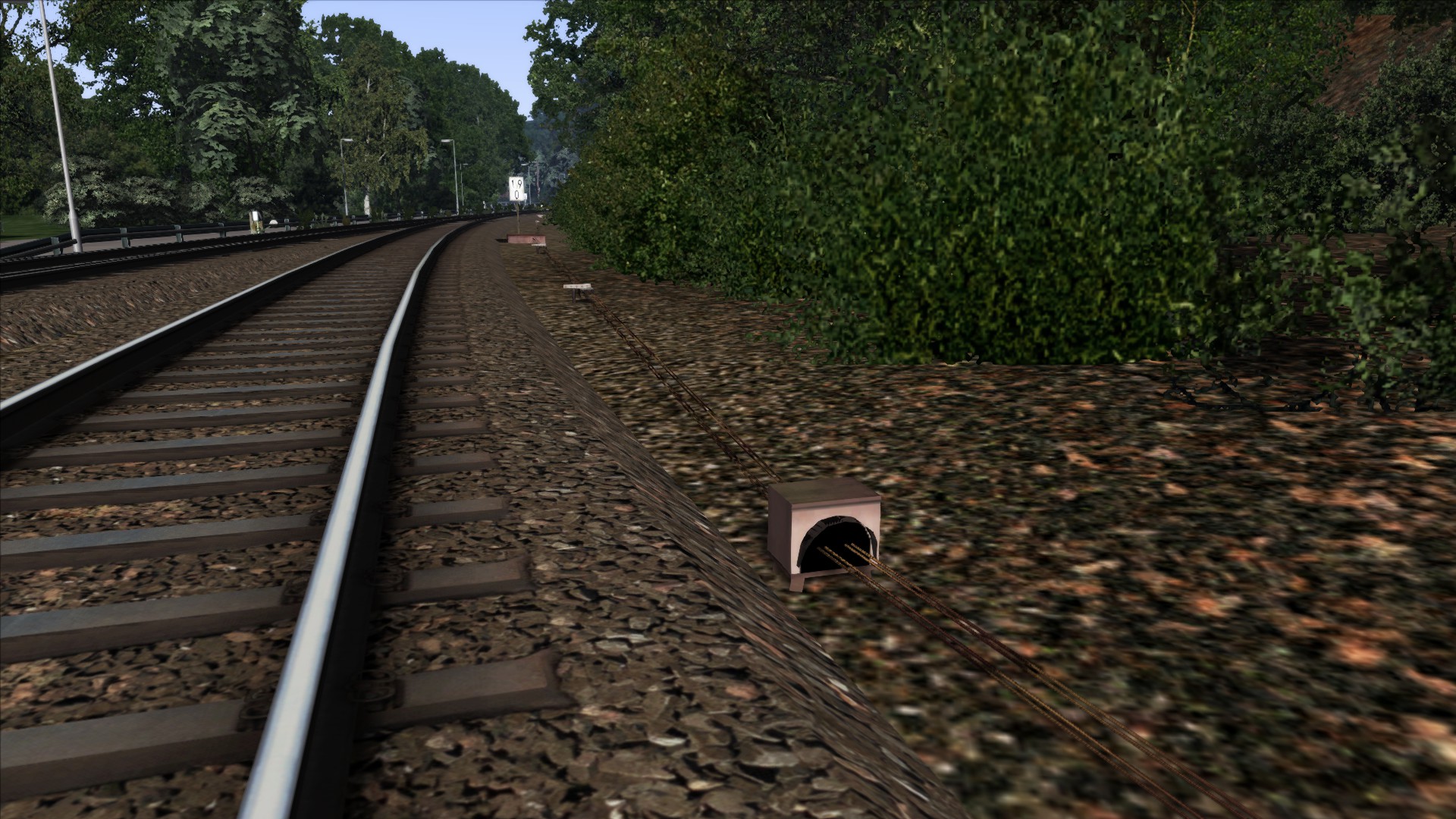

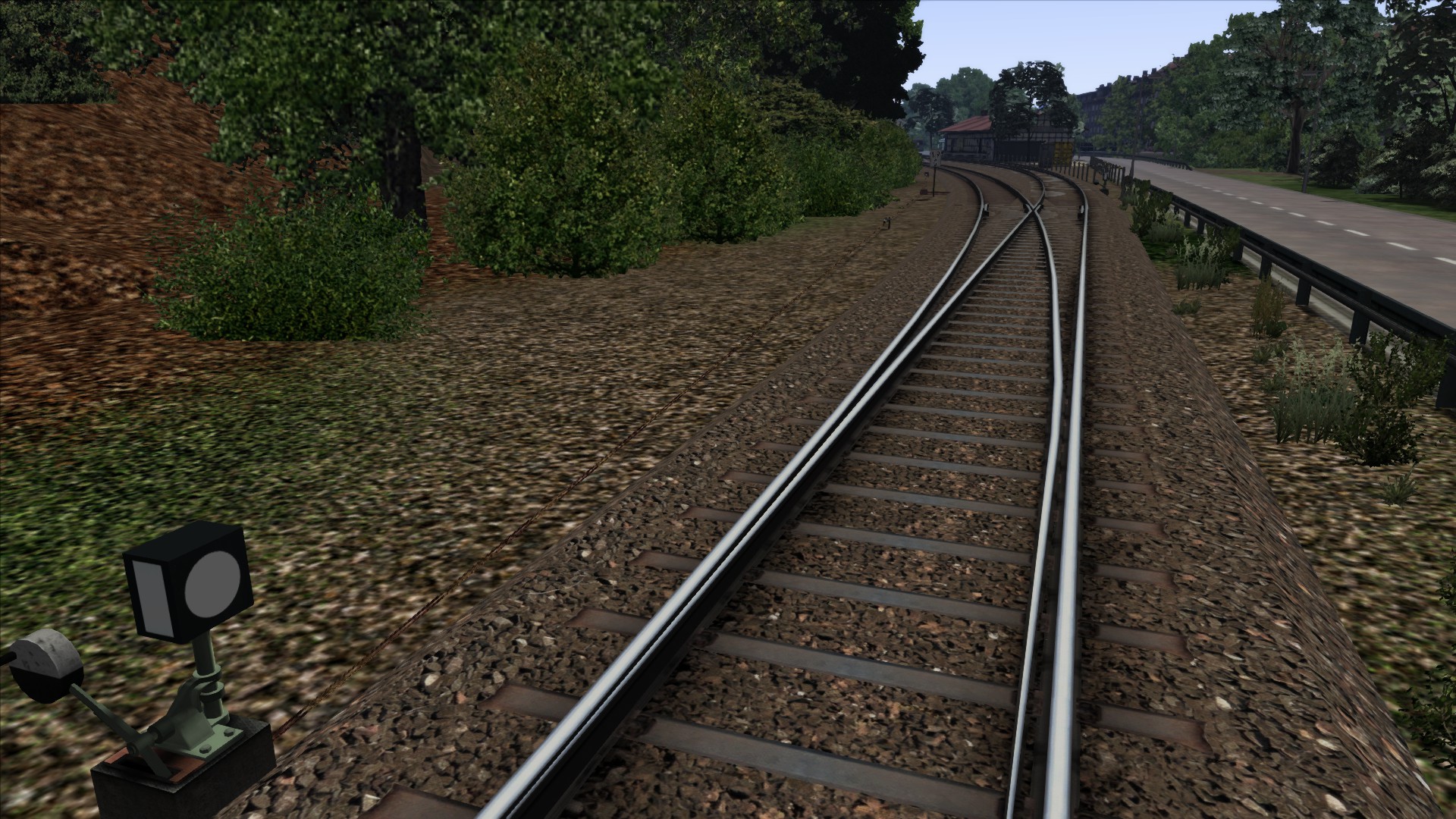

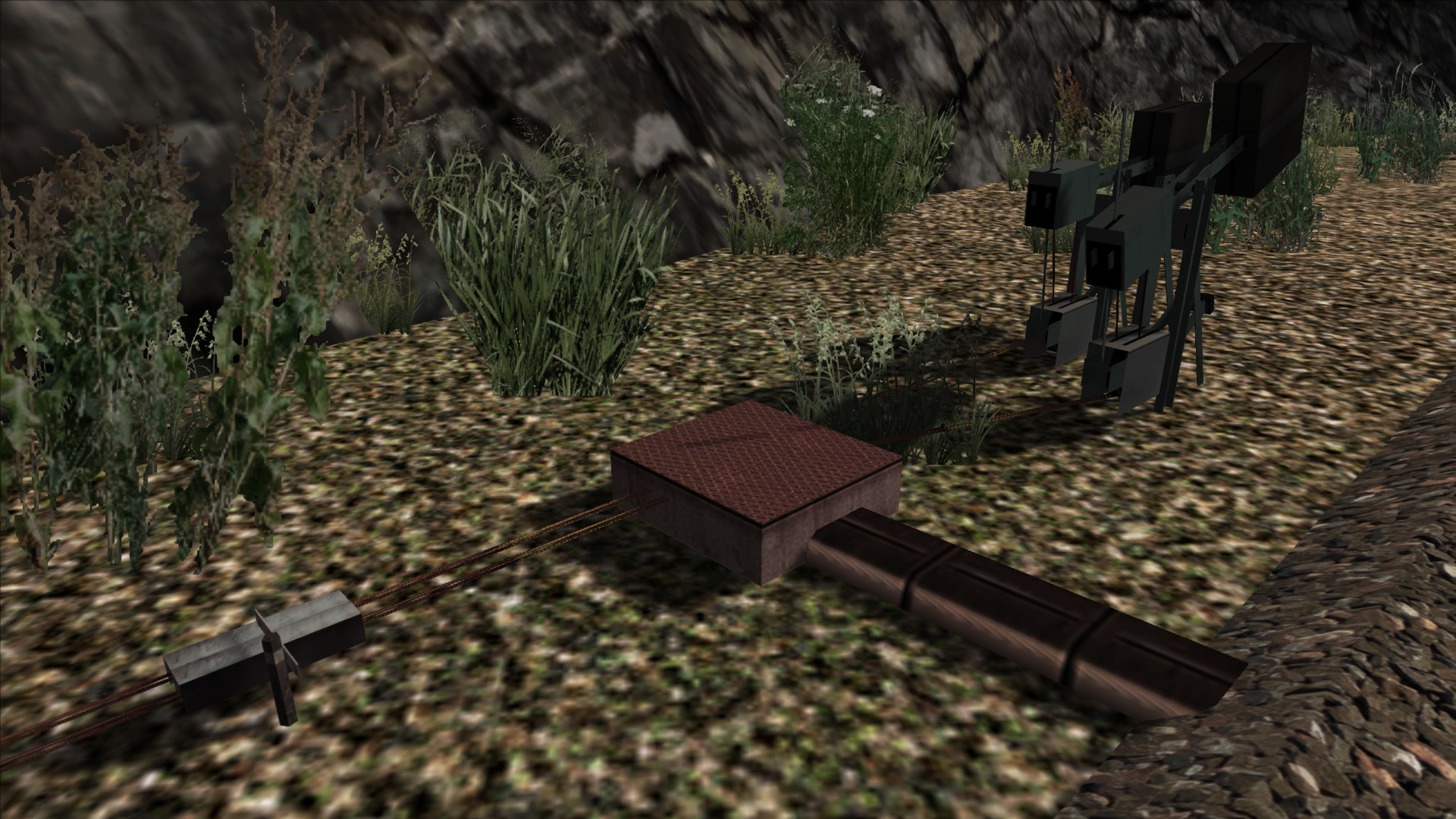

Hallo @Schienenbus, das sieht schon ganz gut aus. Bild 7 müsste, bis auf das letzte Stück im Hintergrunf offen geführt sein. Bei Bild 1 solltes Du einen größeren Kasten benutzen, hier liegt neben dem Weichenantrieb noch eine Umlenkrollen (Kasten im Editor eventuell größer ziehen). Bild 8 würde ich komplett anders machen. Bei dem mir bekannten (und gefilmten) mechanischen Stellwerk sind die Drähte in der Regel gebündelt geführt, also dann in der Bildmitte größeres "Rohr" und größere Kasten mit Umlenkrollen, von dort Anschluss zu forderem Signal (und auch Weiche - mit Umlenkkasten). Die Kästen mit den Andruckrollen sind in Bögen verwendet, richtig bei Bild 5 zu sehen.
Jetzt f ehlen dann eigentlich die Teile vom Weichenantrieb (Zug- und Schubstangen)

Aber für den Anfang sehr gut gemacht!

Gruß Bernd

Ich meine bei Kurbelstellwerken kommt es mit dem gleichen Draht mit, ansonsten gibts 2 Drähte, weil auch 2 Hebel

sofern das Vorsignal nicht schon auf Elektrisch umgebaut wurde ja.

Hallo @Schienenbus,schönes neues Jahr. Ja, so ist das jetzt richtig.

Vorsignale haben einen eigenen Drahtzug (wenn der Draht an einem Signal reißt, läßt sich das andere noch stellen!)

Viele Grüße

Die Mühe lohnt auf jeden Fall

Gruss Schmiddi

Hallo @Schienenbus ich glaube, das mache ich auch (auch wenn's 'ne blöde Arbeit ist). Hier noch ein Bild von einem mechanischen Weichenantrieb (mit Drahtzug).

Ich habe gerade noch eine schöne Bauanleitung gefunden (ist zwar Modellbahn, zeigt aber die Prinzipien mit den Teilen sehr schön!)

Gruß Bernd

Niedrige Formsperrsignale sind übrigens eher die Ausnahme, zu 90% wurden hochstehende verbaut.

Thema Sandbox: Die standen meist im Bw, um den Sandvorrat aufzufüllen.

Hallo @Schienenbus,

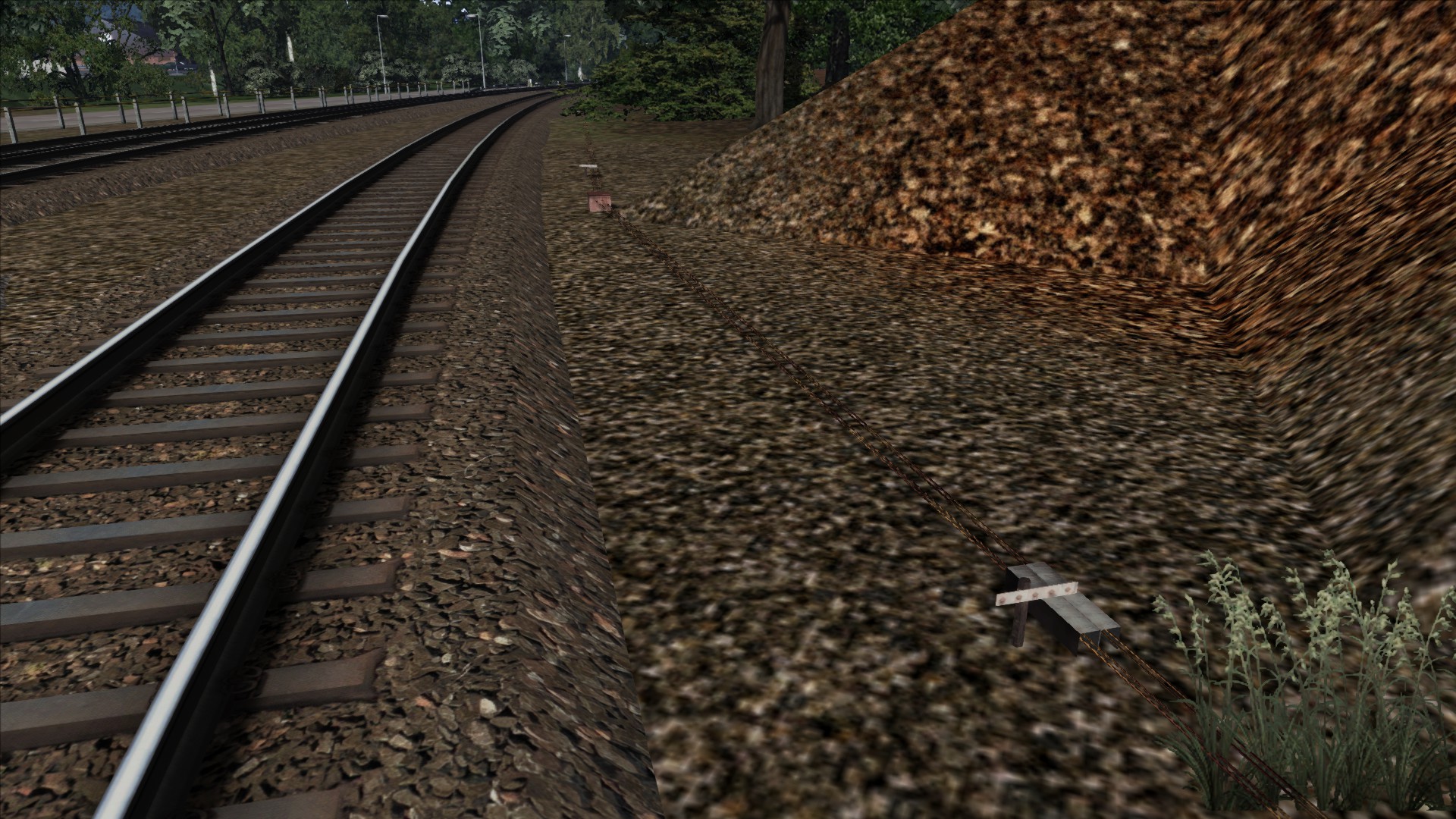

die Führungsrollen kann man bis zu einem Winkel (Ablenkung) von 5° benutzen, die Druckrollen bis zu 30°, anschließend kommen Ablenkrollen zum Einsatz. Konkret zum Abstand der Führungsrollen kann ich Dir leider keine konkreten Daten nennen. Wenn ich mir aber Fotos ansehe, komme ich auf etwa 12,5 bis 15m (in der Regel).

Viele Grüße Bernd
