Sandra-Marion · 29. Oktober 2015

XML

<?xml version="1.0" encoding="utf-8"?>
<cBogeyBlueprint>
<Element>
<Value>
<Attribute name="WheelRadius">
<sFloat32>
<Element>
<Value>0.45</Value>
</Element>
</sFloat32>
</Attribute>
<Attribute name="WheelGauge">
<sFloat32>
<Element>
<Value>0.76</Value>
</Element>
</sFloat32>
</Attribute>
<Attribute name="Geometry">
<cDeltaString>
<Element>
<Value>bo01</Value>
</Element>
</cDeltaString>
</Attribute>
<Attribute name="Animation">
<cDeltaString>
<Element>
<Value />
</Element>
</cDeltaString>
</Attribute>
<Attribute name="Powered">
<eBoolean>
<Element>
<Value>eTrue</Value>
</Element>
</eBoolean>
</Attribute>
<Attribute name="SuspensionStiffness">
<sFloat32>
<Element>
<Value>8E+09</Value>
</Element>
</sFloat32>
</Attribute>
<Attribute name="SuspensionDamping">
<sFloat32>
<Element>
<Value>6E+07</Value>
</Element>
</sFloat32>
</Attribute>
<Attribute name="Axle">
<__Indexed__cBogeyBlueprint-tag_sAxle>
<Element>
<Value>
<cBogeyBlueprint-tag_sAxle>
<Element>
<Value>
<Attribute name="Radius">
<sFloat32>
<Element>
<Value>0.45</Value>
</Element>
</sFloat32>
</Attribute>
<Attribute name="HorizontalOffset">
<sFloat32>
<Element>
<Value>0.9</Value>
</Element>
</sFloat32>
</Attribute>
<Attribute name="NodeId">
<cDeltaString>
<Element>
<Value>bo01wh01</Value>
</Element>
</cDeltaString>
</Attribute>
<Attribute name="AnimationId">
<cDeltaString>
<Element>
<Value>coupling_l</Value>
</Element>
</cDeltaString>
</Attribute>
</Value>
</Element>
</cBogeyBlueprint-tag_sAxle>
<cBogeyBlueprint-tag_sAxle>
<Element>
<Value>
<Attribute name="Radius">
<sFloat32>
<Element>
<Value>0.45</Value>
</Element>
</sFloat32>
</Attribute>
<Attribute name="HorizontalOffset">
<sFloat32>
<Value>-0.9</Value>
</Element>
</sFloat32>
</Attribute>
<Attribute name="NodeId">
<Element>
<Value>bo01wh02</Value>
</Element>
</cDeltaString>
</Attribute>
<cDeltaString>
<Element>
<Value />
</Element>
</cDeltaString>
</Attribute>
</Value>
</Element>
</cBogeyBlueprint-tag_sAxle>
</Value>
</Element>
</__Indexed__cBogeyBlueprint-tag_sAxle>
</Attribute>
<Attribute name="PivotOffset">
<__Indexed__cBogeyBlueprint-tag_sPivotOffset>
<Element>
<Value>
<cBogeyBlueprint-tag_sPivotOffset>
<Element>
<Value>
<Attribute name="HorizontalOffset">
<sFloat32>
<Element>
<Value>0</Value>
</Element>
</sFloat32>
</Attribute>
<Attribute name="VerticalOffset">
<sFloat32>
<Element>
<Value>0</Value>
</Element>
</sFloat32>
</Attribute>
</Value>
</Element>
</cBogeyBlueprint-tag_sPivotOffset>
</Value>
</Element>
</__Indexed__cBogeyBlueprint-tag_sPivotOffset>
</Attribute>
</Value>
</Element>

Alles anzeigen

Sandra-Marion · 29. Oktober 2015

keine Änderung

Code

ÍÌÌ>    couplingrod TS2014 - v37.2a                                     ‰ˆ?          bo01wh01                                      €*La6œp‚6ø&: M»0óe?    bo01wh02                                                  °&:   4Qg¿    couplingrod_l                                 €. /  0…0?¿ ÆU¾ Œ¼     ü & •L ;Å ÿý ÃÆþ?iOûØö¿ÿÿï¿Øßéÿi¯äÿÃ6áÿÿà¿;5á¿•¬ä&Üé? ü ÿ?ÿ?ÿƒ3ÿ?ÿ'ÿ?ÿqÿ?ÿ¾ÿ?ÿÉ
ÿ?ÿßÿ?ÿ:ÿ?ÿ  ÿ?ÿ:ÿ?ÿß„ÿ¿ÿ5uÿ?ÿ@mÿ?ÿcÿ?ÿ}Xÿ?ÿ{Lÿ?ÿÿ?ÿ?ÿ&:    ÿ?ÿ?ÿƒ3ÿ?ÿ'ÿ?ÿqÿ?ÿ¾ÿ?ÿÉ
ÿ?ÿßÿ?ÿ:ÿ?ÿ €ÿ?ÿ:ÿ?ÿß„ÿ¿ÿ5uÿ?ÿ@mÿ?ÿcÿ?ÿ}Xÿ?ÿ{Lÿ?ÿÿ?ÿ?ÿ€?ÿÿ F@ÿ?ÿÁLÿ?ÿ¿Xÿ?ÿÈcÿ?ÿrmÿ?ÿ]uÿ¿ÿÃ„ÿ?ÿ-ÿ?ÿ  ÿ?ÿHÿ?ÿúÿ?ÿð
ÿ?ÿñÿ?ÿ¬ÿ?ÿÃ'ÿ?ÿÉ3ÿ?ÿF@ÿ?ÿ3

als AnimID habe ich couplingrod_l

Auch nur Rad und Kuppelstange bringt keine Änderung.

Code

ÍÌÌ>    couplingrod TS2014 - v37.2a                                     ‰ˆ?          bo01wh01                                      €*La6œp‚6ø&: M»0óe?    couplingrod_l                                 €. /  0…0?¿ ÆU¾ Œ¼     ü & •L ;Å ÿý ÃÆþ?iOûØö¿ÿÿï¿Øßéÿi¯äÿÃ6áÿÿà¿;5á¿•¬ä&Üé? ü ÿ?ÿ?ÿƒ3ÿ?ÿ'ÿ?ÿqÿ?ÿ¾ÿ?ÿÉ
ÿ?ÿßÿ?ÿ:ÿ?ÿ  ÿ?ÿ:ÿ?ÿß„ÿ¿ÿ5uÿ?ÿ@mÿ?ÿcÿ?ÿ}Xÿ?ÿ{Lÿ?ÿÿ?ÿ?ÿf?ÿÿ F@ÿ?ÿÁLÿ?ÿ¿Xÿ?ÿÈcÿ?ÿrmÿ?ÿ]uÿ¿ÿÃ„ÿ?ÿ-ÿ?ÿ  ÿ?ÿHÿ?ÿúÿ?ÿð
ÿ?ÿñÿ?ÿ¬ÿ?ÿÃ'ÿ?ÿÉ3ÿ?ÿF@ÿ?ÿ;³

Als Scenerieobjekt funktioniert die Anim - wo ist der Unterschied bei beiden ?

bo01
bo01wh01
sind Hardcoded im Game und alle Anim mit diesem Namen folgen der vorgegebenen Anim.

Die Scenerie Objekt Anim hat keine vorgegebenen Namen ( soweit ich weiß)

Wenn man jetzt hergeht und die Achse nicht wh01 nennt, sondern einfach nur Achse, sie dreht sich ja, weil sie hat Key Anim und da wäre ja die Kuppelstange verlinkt und x Rotation sollte gestoppt werden, da sie nicht mit wh01 verbunden ist sondern mit dem Objekt Achse.

Sandra-Marion · 29. Oktober 2015

Code

ÍÌÌ>    couplingrod TS2014 - v37.2a                                     ‰ˆ?          bo01wh01                                      €*La6œp‚6ø&: M»0óe?    bo01wh02                                                  °&:   4Qg¿    bo02wh01                                                  \×ü:   ´<uf¿    bo02wh02                                                   Úü:  €³ -f?    couplingrod_l                                     ¥XQ9úæ×9ý?¿äÅU¾”2'?     ü & •L ;Å ÿý ÃÆþ?iOûØö¿ÿÿï¿Øßéÿi¯äÿÃ6áÿÿà¿;5á¿•¬ä&Üé? ü ÿ?ÿ?ÿƒ3ÿ?ÿ'ÿ?ÿqÿ?ÿ¾ÿ?ÿÉ
ÿ?ÿßÿ?ÿ:ÿ?ÿ  ÿ?ÿ:ÿ?ÿß„ÿ¿ÿ5uÿ?ÿ@mÿ?ÿcÿ?ÿ}Xÿ?ÿ{Lÿ?ÿÿ?ÿ?ÿ&:    ÿ?ÿ?ÿƒ3ÿ?ÿ'ÿ?ÿqÿ?ÿ¾ÿ?ÿÉ
ÿ?ÿßÿ?ÿ:ÿ?ÿ €ÿ?ÿ:ÿ?ÿß„ÿ¿ÿ5uÿ?ÿ@mÿ?ÿcÿ?ÿ}Xÿ?ÿ{Lÿ?ÿÿ?ÿ?ÿ{?    ÿ?ÿ?ÿƒ3ÿ?ÿ'ÿ?ÿqÿ?ÿ¾ÿ?ÿÉ
ÿ?ÿtÿ?ÿ:ÿ?ÿ  ÿ?ÿ:ÿ?ÿß„ÿ¿ÿ5uÿ?ÿ@mÿ?ÿcÿ?ÿ}Xÿ?ÿ{Lÿ?ÿÿ?ÿ?ÿ;3    ÿ?ÿ?ÿƒ3ÿ?ÿ'ÿ?ÿqÿ?ÿ¾ÿ?ÿÉ
ÿ?ÿßÿ?ÿ:ÿ?ÿ €ÿ?ÿ:ÿ?ÿß„ÿ¿ÿ5uÿ?ÿ@mÿ?ÿcÿ?ÿ}Xÿ?ÿ{Lÿ?ÿÿ?ÿ?ÿ³?  ³  á  _À
  „  ¼ ¼  Ký \þ ÿþ £o Ý ÿ· ÿ£
 ©ã Ìê  Oê  ÿ?ÿ?ÿ&:

Sandra-Marion · 29. Oktober 2015

Ich habe vom Max 2015 auch erstmal nur die Testversion - es geht damit.

Sandra-Marion · 29. Oktober 2015

Oh, tadaaa

Code

<TransformName>
		<e d:type="cDeltaString">Engine</e>
		<e d:type="cDeltaString">bo01</e>
		<e d:type="cDeltaString">bo01wh01</e>
		<e d:type="cDeltaString">couplingrod_l</e>
		<e d:type="cDeltaString">bo01wh02</e>
		<e d:type="cDeltaString">bo02</e>
		<e d:type="cDeltaString">bo02wh01</e>
		<e d:type="cDeltaString">bo02wh02</e>
	</TransformName>

Als Szenerie Objekt geht es, wenn ich die x Rotation bei Link-Info aktiviert habe.

Externer Inhalt youtu.be

Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.

Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

Sandra-Marion · 29. Oktober 2015

couplingrod_l ist drinnen

Code

<AnimSet>
						<iAnimObjectRenderBlueprint-cAnimation d:id="1864">
							<AnimationID d:type="cDeltaString">couplingrod_l</AnimationID>
							<AnimationName d:type="cDeltaString">SMR\Waelderbaehnle\RailVehicles\Diesel\2095-04\couplingrod</AnimationName>
							<AnimateInEditor d:type="cDeltaString">eFalse</AnimateInEditor>
						</iAnimObjectRenderBlueprint-cAnimation>
					</AnimSet>

wenn sie nicht drinnen wäre, würde man ja diese im TS auch nicht sehen.

Die . ban Datei, da müßte man reinschauen können, anhand der Matrix könnte man feststellen ob da bei rotation der x wert auf 0 steht.

Sandra-Marion · 29. Oktober 2015

Huhu Bernd, jetzt muß ich aber mal lachen .... entschuldige bitte.

Aber ich weiß das ein Bogie = ein Drehgestell ist und dieses mind. 2 Achsen haben muss.

Die Lok sollte 2 Bogies haben im Idealfall

bo01 und bo02

an diese werden jeweils mind. 2 Achsen verlinkt

wh01 und wh02

Code

L      O      K     O     M     O    T    I     V     E
                    bo01                        bo02
                wh01    wh02                wh02    wh01

zur Beachtung:

Die Achsen wh02 MÜSSEN immer zur Engine Mitte zeigen - ansonsten wird die Lok nicht richtig dargestellt oder ist erst gar nicht zu sehen.

Im Normalfall ist es nicht nötig im 3DMAX die bogies und Achsen zu animieren, da diese bereits von DGT im Game hardcoded sind - also festverankert.

Der Name Kuppelstange bzw coupling rod ( so wird es im englischen richtig geschrieben ) ist nicht festverankert im Game, also könnte diese auch Mettbroetchen heißen oder Marzipanstange.

Ich erstelle also diese Kuppelungsstange im 3DMax und setze diese dort an die richtige Position , der Objekt-Gizmo wird an den Drehpunkt verschoben.

Nun animiere ich wh01 mit 17 Keyframes ( 0 bis 16 = 17) - so dass sich das Rad einmal dreht - jeder Keyframe hat eine Drehung von 22.5 Grad. Ich verlinke nun die Kuppelstange, bei mir hat sie den Namen couplingrod_l
Diese dreht sich nun mit dem Rad wenn ich die Anim ablaufen lasse. Da diese sich aber nun auch in der x Achse mit dreht, was sie ja nicht tun sollte, da sie ja waagerecht bleiben soll - deaktiviere ich die x Achsen Rotation im Menü Hierarchy --> Link Info --> Rotation X

Nun bleibt die Kuppelungsstange auch in der waagerechten Position bei einer Radumdrehung.

Jetzt kommt der Exportvorgang - und das könnte der Knackpunkt sein.

Mein Weg bisher war:

Alle Objekte deaktivieren,
exportierenvorgang starten und die .IGS Datei erstellen.
nochmal exportiervorgang starten und die .IA Datei angelegt mit Namen couplingrod

Ich habe bei beiden exportvorgängen keine Objekte versteckt oder sonstwas gemacht.

Die .IGS und die .IA Datei in den Source Ordner,

die couplingrod.IA in den Bogieblueprint mit Namen Frontbogie.xml eingetragen bei wh01
AnimID: couplingrod

die couplingrod.IA habe ich auch beim Lokblueprint unter Animset eingetragen, als AnimID couplingrod.

Den Exportvorgang gestartet mit F7 - läuft durch ohne Probleme.
Spiel gestartet - Lok gesetzt - losgefahren - Kuppelstange dreht mit dem Rad im Kreis mit.

Sandra-Marion · 29. Oktober 2015

Wir haben es 3x kontrolliert per TeamViewer - und bei seinem Kumpel geht's ja auch, bei dir auch, bei mir auch, nur eben nicht bei ihm.

Sandra-Marion · 29. Oktober 2015

Bahnhof Schwarzenberg, Prellbock Richtung Bregenz. Bevor die neue L200 gebaut wurde. Man sieht noch das Schotterbett der Trasse Richtung Bersbucher Wald.

@nobsi
Hast du noch mehr davon ?

@BeeKay

Also habe ich ich dann 4 Bogies unter der Lok - einmal die normalen, die ja da wären ohne die Kuppelstangen und dann die mit der Kuppelstange. Also die Lok hat ja 4 Kuppelstangen - 2 je bogie.

Aber die Bogie heißen dann auch bo01 und bo02 mit wh01 und wh02, wo dann an wh01 die Kuppelstange gelinkt ist - Ich exportiere die Anim dann mit nur dem Objekt bo01 und nenne die Anim dann Fahrwerk_V und nur Objekt bo02 mit der Anim Fahrwerk_H
Ich habe dann 4 Bogie BP im BPE und 4 bogie an der Lok - wobei die bogie 03 die Anim Fahrwerk_V bekommt und bogie 04 die Anim Fahrwerk_H

Sandra-Marion · 28. Oktober 2015

Ich habe 5 Millionen qm Rollrasen bestellt

aber bitte zurück zum Topic.

Sandra-Marion · 28. Oktober 2015

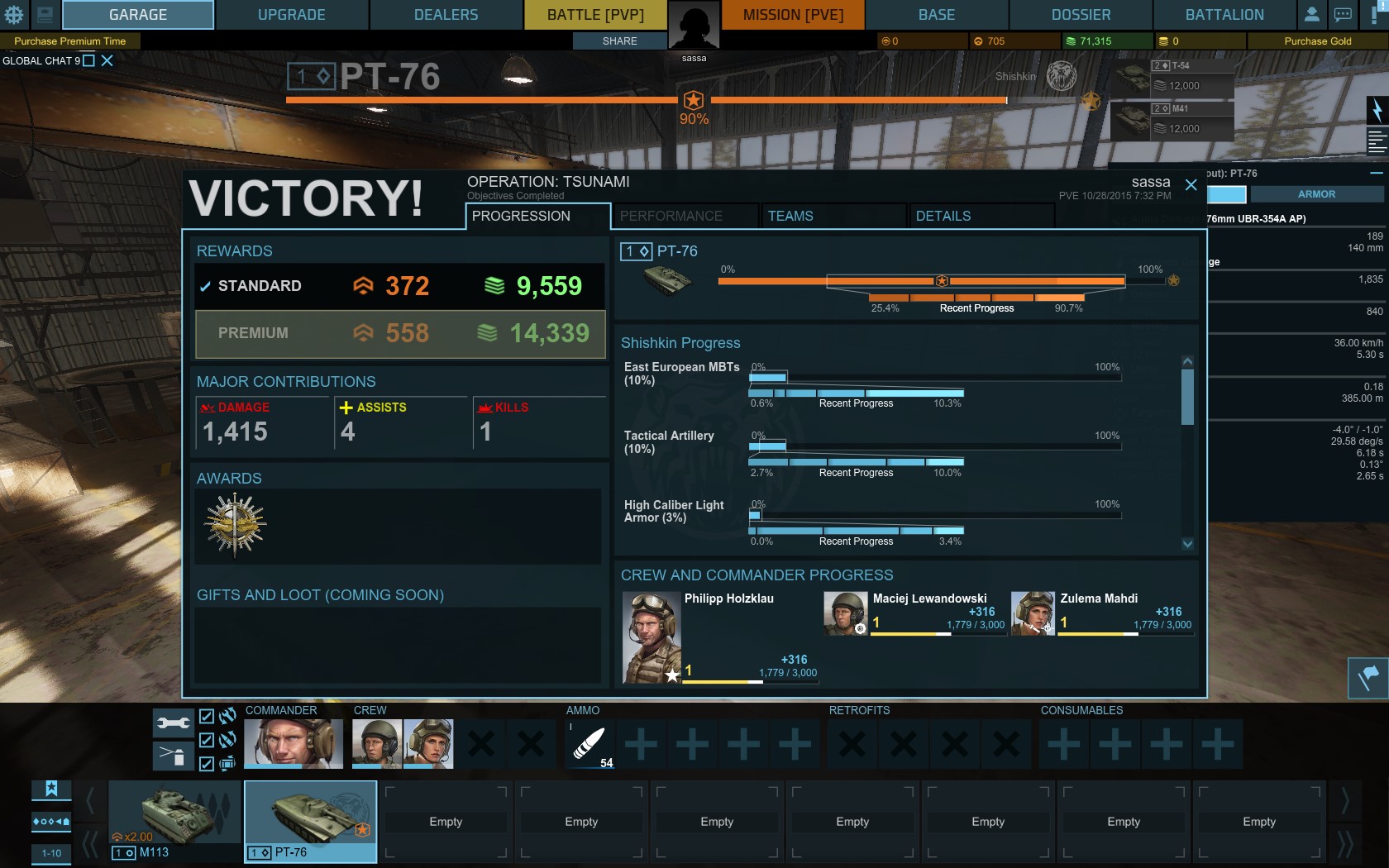

Fast wie WoT

Sandra-Marion · 28. Oktober 2015

s´Wälderbähnle - ja
eigenständig - ja
wie es in den 70-80er war - ja - nicht nur die 5km so wie jetzt.

Mit 2095 - BR U - BR Uh

damit du was zum Spekulieren hast @Safter

Sandra-Marion · 28. Oktober 2015

Auch hier danke Beekay - aber für heute mag ich nicht mehr.

Ich baggere mich einstweilen durch die Berge von Vorarlberg

Sandra-Marion · 28. Oktober 2015

10/28/2015 4:08:37 PM: Exporting animation couplingrod.IA...
Exporting animation for "1_0500_bo01wh01"...
Exporting animation for "1_0500_couplingrod_l"...
Exporting animation for "1_0500_bo01wh02"...
Exporting animation for "1_0500_bo02wh01"...
Exporting animation for "1_0500_bo02wh02"...
Export complete!

10/28/2015 4:09:45 PM: Exporting geometry 2095-04.IGS...
Exporting geometry for "1_0500_Engine"...
Exporting instance "1_0500_Engine"...
Exporting geometry for "1_0500_bo01"...
Exporting instance "1_0500_bo01"...
Exporting geometry for "1_0500_bo01wh01"...
Exporting instance "1_0500_bo01wh01"...
Exporting geometry for "1_0500_couplingrod_l"...
Exporting instance "1_0500_couplingrod_l"...
Exporting geometry for "1_0500_bo01wh02"...
Exporting instance "1_0500_bo01wh02"...
Exporting geometry for "1_0500_bo02"...
Exporting instance "1_0500_bo02"...
Exporting geometry for "1_0500_bo02wh01"...
Exporting instance "1_0500_bo02wh01"...
Exporting geometry for "1_0500_bo02wh02"...
Exporting instance "1_0500_bo02wh02"...
Export complete!

Danke Beekay, ich habe schon die ganze Zeit für die Kuppelstange 17 Keys gehabt

Externer Inhalt youtu.be

Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.

Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

Sandra-Marion · 28. Oktober 2015

Tja da kann man lesen und lesen - aber die wichtigste Einstellung beim Exportieren wird nicht exportiert.

Wieso und warum - keine Ahnung.

Sandra-Marion · 28. Oktober 2015

Danke Andi_M für die Rückmeldung.

Mir kommt es fast so vor als würden nicht alle Einstellungen beim Export berücksichtigt.

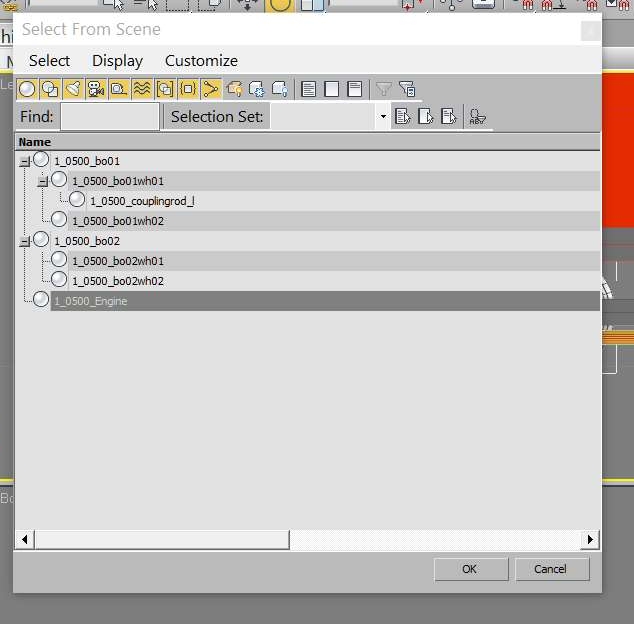

So siehts im 3DMax aus

Externer Inhalt youtu.be

Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.

Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

Gibt es überhaupt schon eine Lok mit einem einfachen Kuppelungsgestänge im TS20xx ?

Sandra-Marion · 28. Oktober 2015

Ja danke.
Dort wird von Bones und IK geschrieben, die hat Beekay aber gar nicht erwähnt.
Ich glaube das würde zu weit führen, also mir hat es nicht geholfen.
Für einen Dampflok Antrieb könnte ich mir das ja vorstellen, aber nicht für so ein simples Ding wie eine Kuppelstange.

Sandra-Marion · 28. Oktober 2015

@Andi_M
Hast du da keinen Hinweis für mich.
Danke.

Beekay macht nur in Blender.

Sandra-Marion · 27. Oktober 2015

Du hast PN

So, alles gelöst, bis auf den Umstand dass er im deutschen 3DMax 2015 keinen Eintrag hat für das RWMaterial.
In der englischen Max 2015 funktioniert es.

Sandra-Marion · 27. Oktober 2015

@ice nun machst du es noch komplizierter - aber wenn wir schon mal dabei sind, wie wäre es mit einer Bump Map (NormalMap)

Der könnte ja mal TeamViewer installieren und dann zeigt man ihm das eben und dann kann er dann sein Wissen was er falsch machte hier weitergeben.

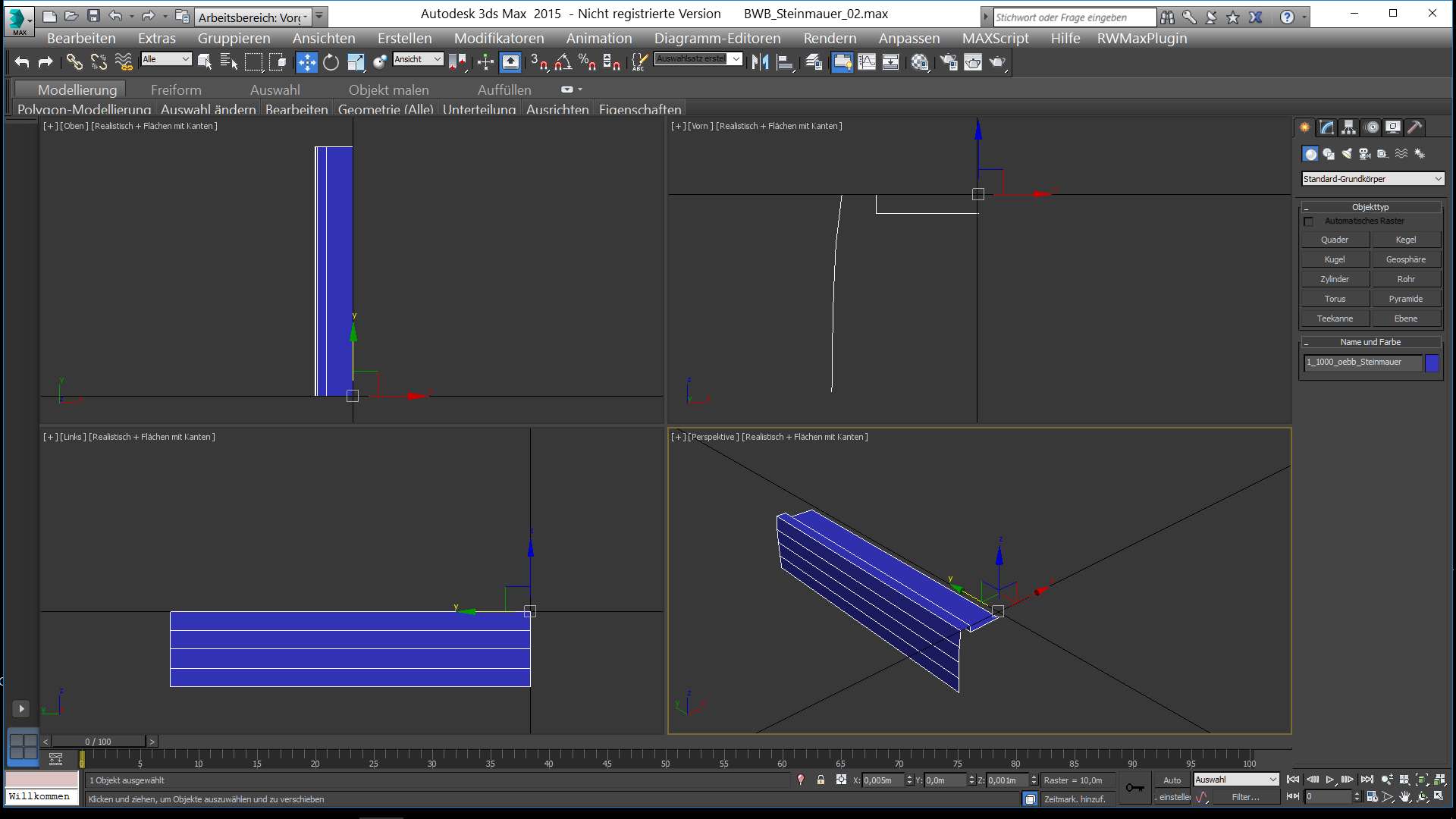

So sollte der Origin Punkt sitzen - siehe Bild

Beiträge von Sandra-Marion

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

Keine Textur in TS bei Loft Objekt

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

Keine Textur in TS bei Loft Objekt

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

Amored Warfare

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

(Gelöst) coupling rod dreht sich im TS mit den Rädern

Keine Textur in TS bei Loft Objekt

Keine Textur in TS bei Loft Objekt
