Raildriver zur Steuerung von vR EL Fahrzeugen im Eigenbau


Abonniere unseren Kanal auf WhatsApp (klicke hier zum abonnieren).

    Hallo,
    ich habe seit geraumer Zeit den Raildriver. Ich bin mit diesem grundsätzlich sehr zufrieden und will ohne ihn nicht mehr in RW fahren.
    Allerdings ist er nicht wirklich für die vR Expert Line Fahrzeuge geeignet.
    Deswegen würde ich gerne selber einen kleine Conroller zusammenbauen. (Es soll kein orginal Fahrpult sein weil dass noch aufwändiger wäre und es ja unviversell sein soll -> komme mir komisch vor wenn ich ne 156 fahre und die mit dem Fahrpult der 110 fahre :ugly: . Deswegen lieber was komplett eigenes)
    Genaue Vorstellungen habe ich noch nicht. Aber grundsätzlich frage ich wegen der Umsetzung :
    -Könnte doch die Tastatursignale nehmen und anstatt ner Tastatur was anderes dran machen ?
    -Wie sieht es mit einem Treiber aus ? ; Braucht es bei der Testatursteuerung (wenn diese möglich ist) überhaupt einen)


    Ich betrete da Neuland und muss mich da erst etwas hineinfinden ...


    EDIT: Wenn ich Word aufmache und beim RD das Licht einschalte staht da ja auch "H". Muss also so funktionieren...
    Dann muss es ja auch mit den vR Tastenkombinationen gehen.

    Alles was irgendwie Tastaturausgaben produziert ist generell eigenbtlich kompatibel, mit einem Programmierbaren Joystick kannst du problemlos das Spiel ansteuern. Meistens liegt dem Stick eine Software dafür bei.

    Für Support und Moderationsanfragen nutzt bitte die "melden" Funktion oder das entsprechende Forum. Anfragen per PN, Chat, Brieftaube etc werden von mir nicht bearbeitet!

    Danke 1

    Aha ok.
    Das mit den Tastaturangaben klingt ja gut.
    Inzwischen habe ich mir sicher : Es soll an die Br-111 angepasst sein da die mit der Auf-Ab Steuerung am leichesten umzusetzen ist.
    Eines ist mir allerdings noch ein Rätsel : Wenn ich Tasten verbaue die ähnlich der "Sanden" taste am RD sind bräuchte ich bei vielen Dingen (um die wieder auszuschalten) eine Shift Taste was sehr unlogisch ist.
    Hätte da jemand ne Idee ?

    Im Prinzip nen Imputmapper für den Joystick schreiben, logitech liefert sowas meist gleich ganz mit. Da kannste jeder Taste sagen was Sie bewirken soll. Damit kannste auch strg+shift+alt+? als Belegung auswählen.
    Dann gibt der Joystick bei jedem drücken das Signal ab. Geht meist auch mit Halten und Dauerfeuer.

    Du kannst doch auch beim RailDriver die 20 Tasten vorne frei programmieren. Da gibt es dann sogar jeweils eine für "rauf" und "runter", da jeweils 10 übereinander angeordnet sind.
    Sicherlich hilft Dir auch die Suchfunktion nach der Eingabe von RailDriver weiter.
    Z.B. gibt es da einen Thread über eine neue Version der Steuersoftware MacroWorks vom Hersteller des ReailDrivers. hast Du die schon getestet?


    Gruß
    Norbert

    @Trgtrain


    Ich habe mehrere Originalschalter (z.B. PZB Wachsam Taster u.a.) mit dem USB Interface von Arcaze an den PC, sprich Railworks angeschlossen.


    Das Prinzip ist sehr einfach, habe selbst ich als PC und Elektronik Laie auf anhieb verstanden.
    So habe ich fast alle Tastenfunktionen auf "externe" Schalter umgelegt.
    Allerdings noch keine Fahr- oder Bremsschalter, was aber im Prinzip auch keine weitere Schwierigkeit ist, wenn man sich mit Potentiometern auskennt.


    Google mal USB Interface Arcaze, da gibt es auch viele Tutorial Videos, was dieser Controller alles kann.


    Gruß Frank

    Danke für die vielen Tipps !


    Habe mir mal dieses Toutourial angeschaut.

    Externer Inhalt www.youtube.com
    Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.
    Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

    Habe es glaube ich verstanden.
    Wenn ich die auf ab Steuerung der 111 nehme brauche ich eventuell auch kein Poti aber wenn dass schon geht wieso nicht ...
    Wo könnte man denn gut orginalteile finden ohne nach Dessau fahrebn zu müssen :ugly:
    Dann wollte ich noch fragen wie es möglich wäre einen Tacho einzubauen.

    Zum Thema Originalteile könnte ich Dir seitenlange Geschichten schreiben.
    Fakt ist : Die DB AG hat mit ALLEN Verschrottern (Bender, Steil u.a.) sehr enge Verträge, die die Herausgabe von sämtlichen Teilen aus Schrottloks, untersagt.


    Die DB AG selbst gibt ebenfalls vor Abgabe an die Verschrotter keinerlei Teile heraus.
    Ich glaube , dass es einfacher ist in diesem Lande heimlich eine Atombombe zu bauen, als an Schrottteile aus Lokomotiven zu kommen.
    Da bleibt nur ebay (oft sehr hohe Preise) oder Verbindungen zu einer Privatbahngesellschaft.
    Du siehst also, an Originalteile zu kommen ist so gut wie unmöglich.
    Meine Teile habe ich ganz offiziell ausbauen dürfen, leider ist diese Quelle nicht mehr zugänglich.


    Zum Tacho Einbau:
    Soweit ich das verstanden habe, geht so etwas nicht, weil der TS, anders als ZUSI oder Loksim, KEINERLEI Ausgaben unterstützt. Befehle von "aussen" hinein ist machbar, aber umgekehrt wohl nicht.


    Gruß Frank

    Alles klar.
    Dass mit den Teilen ist ja sehr schade :(
    Für Zusi werden Orginalteile nachgebaut. Aber ein Schalter ist >20€ teuer und sowas wie nen Bemsventil liegt über 1000 €.
    Dann werde ich wohl alternativ was finden müssen.


    Der RD zeit ja aber auch die geschwindigkeit an. Muss also irgendwie gehen oder ? *O.o*


    Edit : Verstehe ist das Richtig dass dieses Interface nur 5 Schalter verwalten kann oder ist das falsch ?

    Das Interface kann bis zu 40 Schalter/Taster imitieren.


    Man kann aber bis zu fünf Tastaturen "erstellen".
    So habe ich das begriffen.
    Es gibt die Anschlußports A 01 bis 19 und B 01 bis 19.
    Ich habe bisher die A Seite mit 20 Schaltern/Tastern belegt.
    Läuft ohne Probleme-
    Mit den Impulsweiten muß man immer etwas probieren, ist aber auch nicht so problematisch.


    Gruß Frank

    Ok , und woher bekomme ich das Treiberprogramm ?
    Wäre nett wenn du mal ein Foto von deiner Anlage einstellen könntest.
    Ich bin ja noch am planen und da hilft mir ein Bild von einer Funktionierenden Steuereinheit ungemein.


    Habe mich zu der Tacho Geschichte noch etw. schlau gemacht : Für OMSI gibt es ein DLL script was solche infos raus gibt.
    Gibt es das auch für RW ?

    Gib mal bei Google "Arcaze USB Anleitung- deutsch " ein.


    In der Anleitung gibt es einen Link arcaze USB config Tool setup.
    Dort die neueste Version herunterladen.
    Mit diesem Programm weise ich dem Interface die entsprechenden Tasten zu (auch Verbindungen mit Shift und Strg sind möglich) und bestimme die Impulsweiten (Dauer des Tastendrucks).
    Das Programm ist kostenlos.
    Viele Zusianer schwören übrigens auf den Controller von Leo Bodnar. Damit habe ich aber leider keine Erfahrungen.


    Ich bin ab Mittwoch erstmal für 10 Tage im Urlaub.
    Danach mache ich mal ein paar Bilder vielleicht schaffe ich es auch noch vor dem Urlaub- kann ich Dir aber nicht versprechen.. Hoffe ich krieg das so hin.


    Es gibt wohl Möglichkeiten auch eine Ausgabe von RW zu erhalten. Da habe ich leider gar keine Ahnung.


    Gruß Frank

    Habe mal ein bisschen geschaut : Ich werde wohl diese Taster nehmen
    Bsp.
    Grün= ein (wie Hauptschalter)
    Rot= aus (wie Hauptschalter)
    Schwarz= PZB/Sanden/co.


    http://www.luedeke-elektronic.…-Schwarz-Push-ON-NO-.html
    http://www.luedeke-elektronic.…er-Gruen-Push-ON-NO-.html
    http://www.luedeke-elektronic.…ster-Rot-Push-ON-NO-.html


    und noch vielleicht das ein oder andere Teil.



    Dann wollte ich noch fragen ob es möglich ist Pois zu verwenden.

    Danke, da habe ich auch schon reingeschaut.
    Das Desgine habe ich etwas abgeändert da es ja auf vR Loks zugeschnitten seien soll.
    Die Sache mit den Potis habe ich auch rausgefunden : Das geht über den "Analog Port"
    Instrumente soll man mit einer künfigen firmwareversion auch anschliessen können.


    Ich werde heute warscheinlich noch die Teile bestellen und dann in nächster Zeit mit dem Bau beginnen.

    So, nachdem das Thema lange geruht hat und ich nur wenig Zeit hatte geht es jetzt weiter *ja* .
    Ich habe alle Teile (bis auf eines) zusammen und kann dann bald auch mit dem Bau beginnen.
    Allerdings fehlt mir noch ein Gehäuse. Deswegen wollte ich mal fragen ob jemand da eine Empfehlung hat oder ob es sinnvoll ist sich selber eins als Holz zusammen zu bauen.

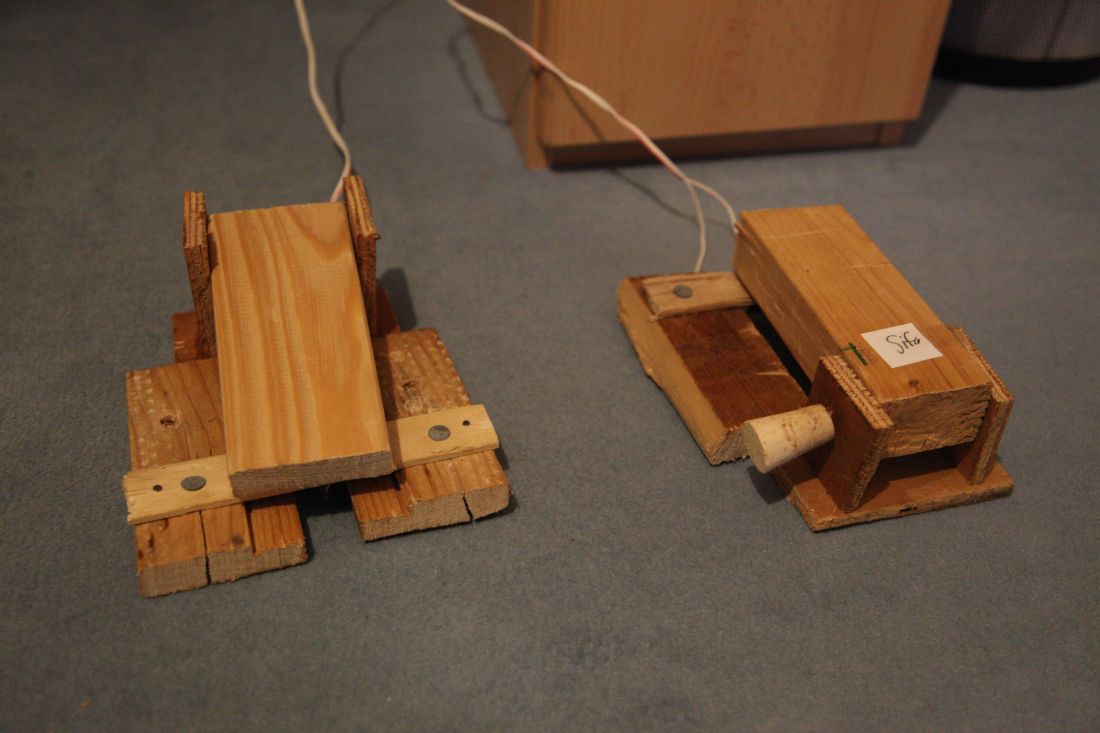

    Ich habe jetzt endlich mal einen Prototypen gebaut und habe damit gute Erfahrungen gemacht. Ausserdem habe ich 2 weitere Prototypen von Fussmaschienen (u.a. für die Sifa) gebaut.

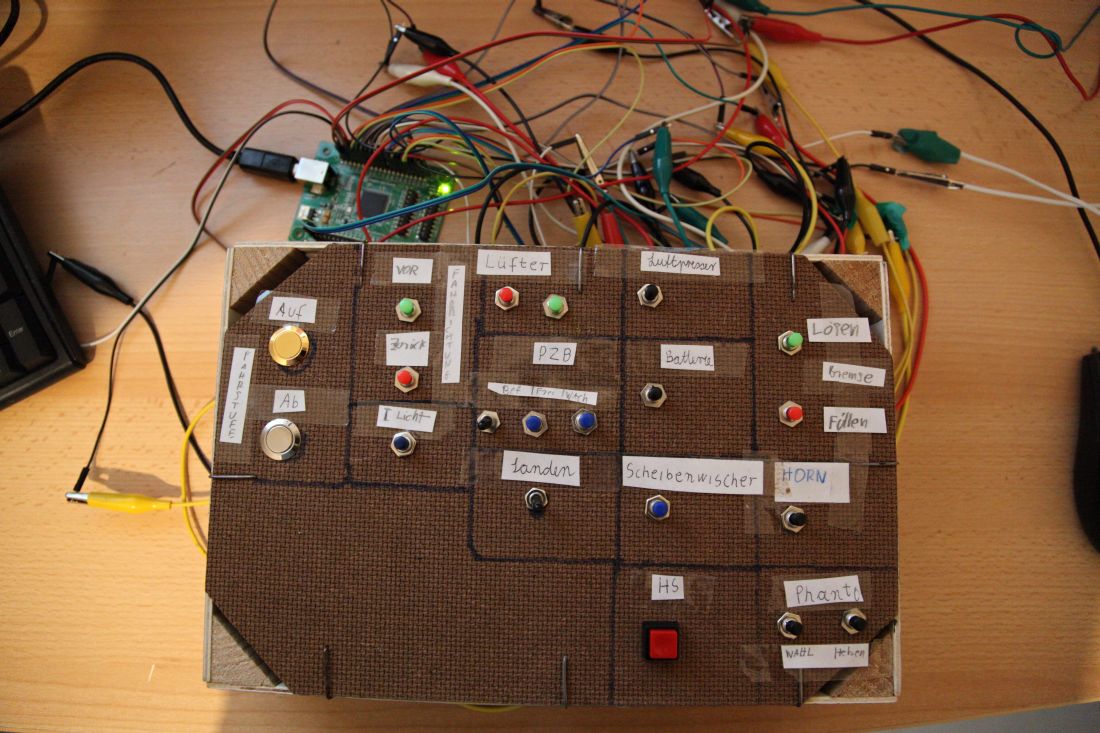

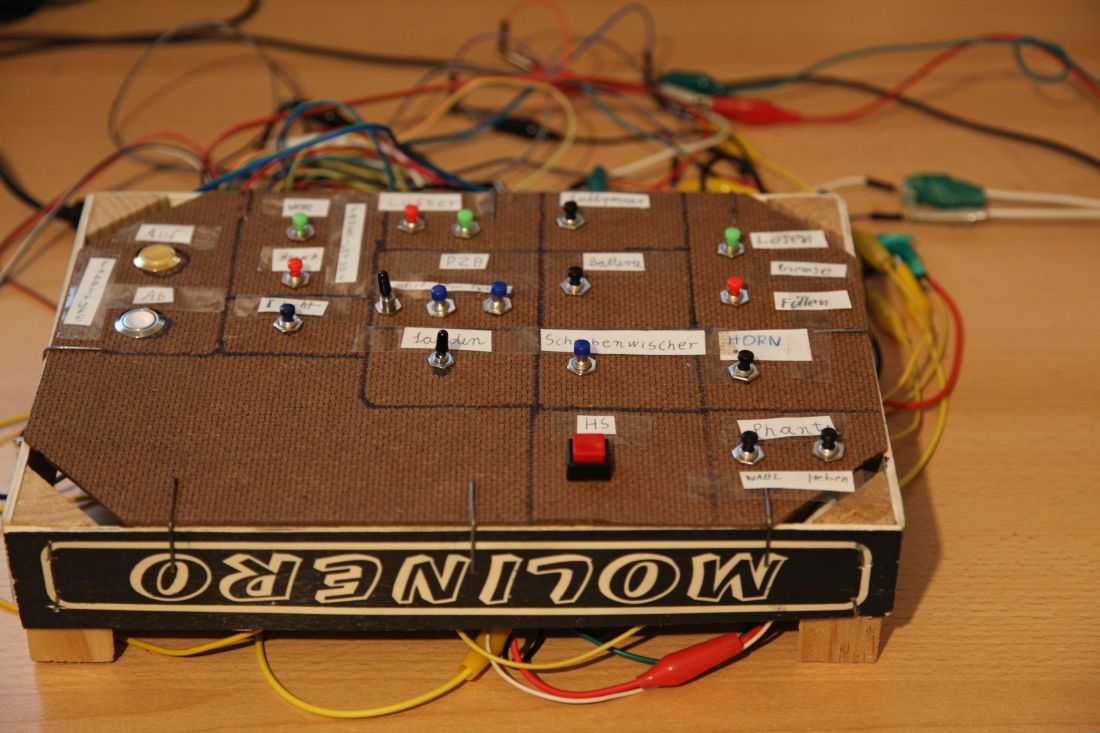

    Für den Controller habe ich einen umgedrehten Obstkarton genommen und entsprechende Löcher gebohrt. Die Taster habe ich dann jeweils mit dem Arcaze verbunden und dann mit einer Taste Belegt.
    Als nächstes werde ich die Krokodilklemmen duch angelötete Kabel ersetzen und die Beschriftung gegen eine annehmbare tauschen.


    Ich schreibe das hier weil ich ein paar Erfahrungen wiedergeben möchte die ich gemachte habe oder noch machen werde die anderen vielleicht helfen wenn sie mal etwas vergleichbares bauen möchten :) .
    Als erstes wäre da mal zu sagen dass man alle Kontakte gut isolieren muss. Sonst kann manword öffnen, das teil stehen lassen und wenn man wiederkommt hat es ein Buch für euch geschrieben :ugly:

    Danke für deinen Bericht :)


    Dann werde ich mal meine halbe Fahrpultplatte (linkes Bedienpanel eines Wittenberger Steuerwagens, diverse Schalter und Seitenfahrschalter) verkabeln und auch anschließend berichten.


    Gruß
    Marco
