EBuLa - Bitte um Erklärung

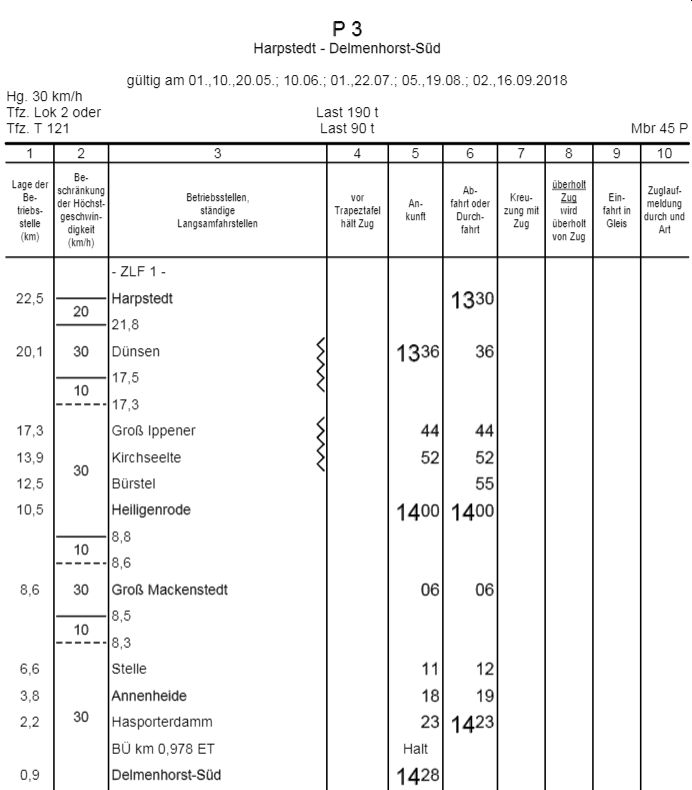

Das Bild ist kein EBuLa, sondern ein Buchfahrplan. Und diesen liest man wie ein Buch, also von oben nach unten.

Buchfahrplan = Der Buchfahrplan wird in Buchform herausgegeben.

EBula = Elektronischer Buchfahrplan und Langsamfahrstellen

Auszug:

Anders als beim klassischen Buchfahrplan ist bei EBuLa die Leserichtung des Fahrplans entsprechend dem räumlichen Eindruck bei der Fahrt von unten nach oben. Die aktuelle Position wird durch einen Ortsmarker angezeigt. Das Gerät scrollt den auf dem Bildschirm angezeigten Fahrplanausschnitt standardmäßig automatisch weiter.

Quelle: Wikipedia

Erklärung der Spalten auf Seite 6

Das scheint eine Nebenbahn zu sein und daher auch ein eigener Buchfahrplan, den wird es auf EBULA Geräten bisher nicht geben, obwohl bspw nach Bad Wildbad wird derzeit wohl auch der Fahrplan neuerdings eingearbeitet, darf aber noch nicht genutzt werden.

Spalte 4 geht es um einen Planmäßigen Halt an einem "NE1" Signal (Trapeztafel) ... Siehe Signalbuch. Dort muss dann angehalten werden, wenn es im Plan drinnen steht. Je nachdem, wie die Privatbahn / Nebenbahn das handhabt, muss mit einem Befehl oder Mündlichen Auftrag dann vorbei gefahren werden. Da dort kein EIntrag ist, hält der Zug nicht planmäßig an einem NE1 Signal. NE1 Tafeln begrenzen einen Bahnhof, wenn es keine anderweitigen Signale gibt, ansonsten gibt es nur noch Ein und Ausfahrweichen, die einen Bahnhof begrenzen können.

Spalte 7-10 sind doch selbst erklärend?! Das sind Halte, wo kein Fahrgastwechsel stattfindet, sondern wie in den Spalten geschrieben:
Spalte 7: Kreuzung mit Zug (aus der anderen Fahrtrichtung) wird wohl sich um eine Eingleisige Strecke handeln
Spalte 8: Überholung von oder Überholt um die Uhrzeit selbst einen Zug am bestimmten "Bahnhof"
Spalte 9: Wahrscheinlich wann die Einfahrt in den Bahnhof erfolgen darf, vorher wohl nicht, weil evtl. das Gleis besetzt sein kann?! Dazu bräuchte man die Streckenordnung der Nebenbahn.
Spalte 10: Wo Abfahrt und Ankunftsmeldung getätigt werden müssen in Form des "Zugleitbetriebes" (Bspw "Darf Zug ... von ... bis ... fahren") Ist in alten Nebenbahnen üblich. Teilweise sind diese aber schon mit Signalen umgerüstet, wo dann die Meldungen entfallen können.

Die DB betreibt genau so Nebenbahnen. Diese haben meist aber bestimmte Sonderreglegungen, die in einem Buchfahrplan nicht drinnen stehen. Sieht aber recht neu aus, für 1959?! Zudem steht da was von gültig "2018" ?!

Hier ist das Fahrzeug wofür der Fahrplan gilt:
https://www.bahnbilder.de/bild…-eisenbahnfreunde-in.html

Die haben halt lange im Vorraus geplant bei der Bundesbahn, da waren eben 1959 schon die Fahrpläne für den 16.09.2018 fertig

Spalte 9 dürfte angeben in welches Gleis der jeweilige Zug einfahren muss. Wird vermutlich nur bei Kreuzungen und Überholungen benötigt.

Spalte 10 gibt an, welches Zugpersonal welche Zuglaufmeldungen für die Jeweils zu dem Zeitpunkt auf der Betriebsstelle vorhandenen Züge abzugeben hat. Es kann auch sein, dass der Zugführer von Zug x die Zuglaufmeldungen für Zug X und Y abgibt, oder Örtliches Personal das generell auf dem Bahnhof übernimmt.

Das sieht eher nach dem aktuellen Buchfahrplan der DHE aus, siehe das Gültigkeitsdatum oben, dort steht als Jahr 2018. Der Buchfahrplan, den man auf Haupstrecken vorfindet, sieht deutlich anders aus. Dieser Fahrplan hier ist speziell für Strecken mit Zugleitbetrieb, daher kommt auch die Spalte 4 mit dem Halt vor Trapeztafel. Im Zugleitbetrieb wird außerdem im Buchfahrplan festgelegt, wenn auf eine Betriebsstelle mit einem anderen Zug gekreuzt wird; findet diese Kreuzung nicht statt oder wird die Kreuzung mit dem Gegenzug auf eine andere Betriebsstelle verlegt (durch Verspätung etc.) wird vom Zugleiter ein Befehl ausgestellt. Überholungen verhalten sich genauso. Das sind die Spalten 7 und 8. Auf größeren Betriebsstellen kann in Spalte 9 das Gleis, in das eingefahren werden soll, vorgeschrieben, zB um eine Kreuzung oder Überholung gewährleisten zu können. Und in Spalte 10 wird dir vorgeschrieben, wenn du dem Zugleiter eine Zuglaufmeldung geben musst. Zum Beispiel kann dort festgelegt sein, dass du nach der Ankunft eine Ankunftseldung abgeben muss, damit der Zugleiter den hinter dir liegenden Streckenabschnitt als Frei gemeldet kriegt und dort eine weitere Zugfahrt in diesen Streckenabschnitt einlassen kann. Und wer diese Meldung abgibt, steht dort auch eingetragen, das kann nämlich auch der Zugführer des Gegenzuges sein (rein theoretisch, kommt sehr selten vor).

Kurz gesagt, der Fahrplan hat für richtige Hauptstrecken keine Bedeutung, und mit einem EBuLa hat das nichtmal ansatzweise was zu tun. Auf Strecken, wo solche Buchfahrpläne verwendet werden, findet man garantiert kein EBuLa.

Nachtrag: Das handelt aber jedes Eisenbahninfrastrukturunternehmen anders, das EVU, für das ich tätig bin, fährt auch auf mehreren Strecken im Zugleitbetrieb. Bei den Fahrplänen, die ich kenne, ist die Spalte 3 mit den Betriebsstellen in 3a (Name der Betriebsstelle) und 3b (Kilometrierung) aufgeteilt, und Spalte 9 gibt es nicht. Dort ist das, was hier Spalte 10 ist, Spalte 9. Also das sieht überall etwas anders aus.
