Probleme mit der Animation bei der Treibstange an Lok (Lokbau)

Zitat von SchalkerTobi

Wir möchten noch kein Bild veröffentlichen um nicht zu verraten um was für ein Lok es sich handelt :).

Und wir wollen nicht helfen bevor ein Bild kommt um hier keine Ratespiele zu veranstalten.

Das Bild haben wir jetzt. Aber sonst keine Hintergrund Info. Und was bei der Animation nicht geht, weiß auch noch keiner.
@MarcoL397 hat dir doch das Anim Tutorial vorgeschlagen.
Da ist das schon richtig via Bone beschrieben.

Einfach nur verlinken reicht nicht. Ich weiß nicht wie es bei Blender geht(nutze kein Blender) , aber da musst Du auch (Dreh) Achsen sperren können. In Max heißt das Link-Info.Ansonsten dreht sich die Stange nur um die eigene Pivot X Achse.

Sind denn die Räder schon animiert?

Wenn ja:

Treibstange auswählen. Dann mit SHIFT-Taste das bzw. ein animiertes Rad anklicken. Jetzt STRG + P drücken und "Object" auswählen. Ist dies erledigt, gehst du zu den Constraints und achtest darauf dass die Timeline bei dem Anfangsframe liegt. Also im Normalfall beim 1. Bild. Jetzt bei den Constraints den "Limit Rotation" auswählen und den Hacken bei X-Achse setzten. Jetzt sollte es gehen.

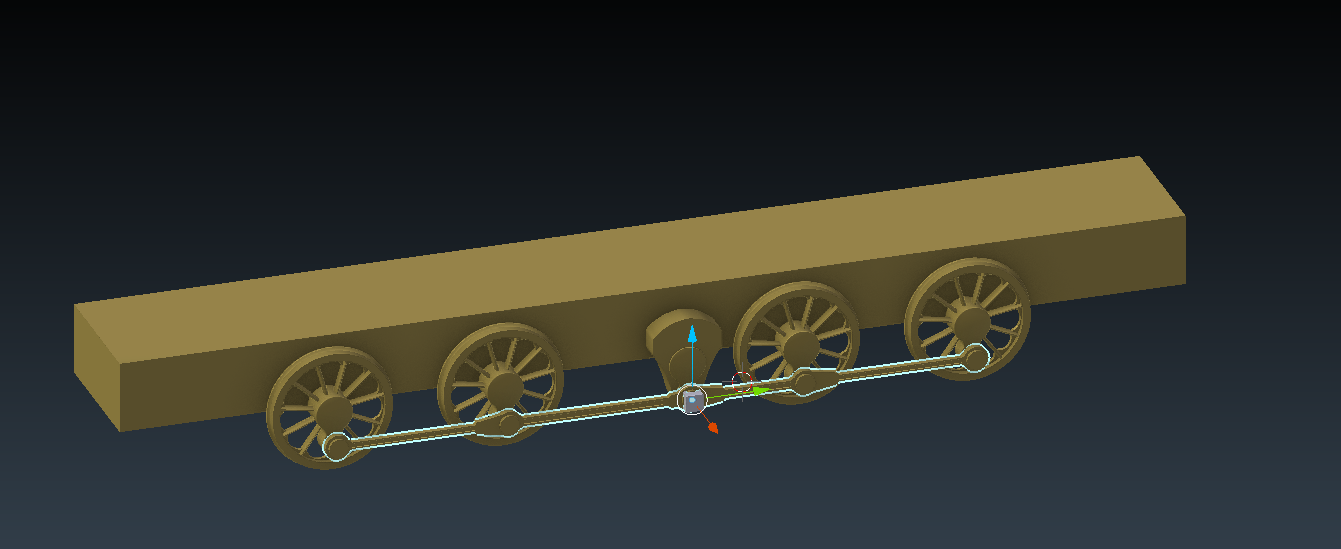

Achso: nochmal zum Anfang. Du solltest darauf achten, dass der Drehpunkt von der Treibstange ungefähr so aussieht (Der Drehpunkt der Treibstange sollte später um den Drehpunkt des Rades kreisen). Und auch nur das Rad nehmen, welches am Drehpunkt der Treibstange liegt. Ist wichtig, sonst funktioniert es nicht!

Ist das so verständlich mit dem Bild + Beschreibung?

LG Niclas

360 / 22,5 = 16, Du animierst aber 17 Frames. Hupft das ggf wieder auf die Nullstellung zurück?

16 aktive + ein leerer Frame:
Zitat aus dem Link:

rotation of the wheel. The fail-safe way of going about this is to set their rotation
type to linear, have 17(!) keyframes (0 till 16) and create a key for each frame,
everytime rotating the wheel 22.5 degrees further. Once you have made 16 keys set
the out-of-range controller to “Relative Repeat”. The 17th frame (i.e. frame 16 when
starting at frame 0) will remain empty but is required for the exporter, otherwise a
jump may appear in the in-game animation. Do likewise for coupling rods, which can
be linked to their respective wheel and have a linear animation applied to them,
which counteracts the rotation of the wheel.

Evtl liegt da der Knusus Knacktus.

So, ich zeige dir jetzt mal wie ich das mache:

Als erstes würde ich nochmal alles Auswählen und ALT+P drücken, damit werden alle Parents erstmal gelöscht. Dann auch alle Animationen löschen. Jetzt den Anfangspunkt der Timeline ,wenn nicht sogar schon so, auf 1 Stellen und den Endpunkt auf 60. Dann die Framerate in den Render Dimensions auf 60FPS stellen.

So, dann nimmst/selektierst du deine Räder + am besten noch die Treibstange und drückst ALT + A und wählst aus: Rotation & Scale. Dann nimmst du nur dein Hauptrad (wie im Post vorher beschrieben) und drückst "I-Taste" und wählst "Rotation" aus. Jetzt zum Frame 60 (Endframe) gehen und dann "N" drücken bei den Transformations Einstellungen gibst du -360° bei der entsprechenden Achse ein (für TS ist es die X-Achse).

Jetzt wieder einen Rotations-Keyframe setzten ("I"-->Rotation). Wenn du nun mal die Animation startest siehst du wie das Rad sich dreht. Bleibt nur noch das Problem, dass es langsam beschleunigt und langsam ausbremst. Dazu gehst du in den Graph-Editior und drückst mit Mauszeiger über dem Graphen die "T-Taste". Jetzt nur noch auf "linear" stellen und du solltest im 3D-View ein wunderschönes animiertes Rad sehen.

Nur noch die Schritte aus meinem Vorherigem Post anwenden und es sollte klappen.

Achso, damit du nicht die anderen Räder von Hand animieren musst, kannst du auch bei dem entsprechendem Rad einen "Copy Rotation" Constraint hinzufügen, mit dem Target des animierten Rades.

Viel Spaß
