Alphakanal für Blender Export (Anleitung)

**TrailDogRunner1909** · 14. Juni 2014

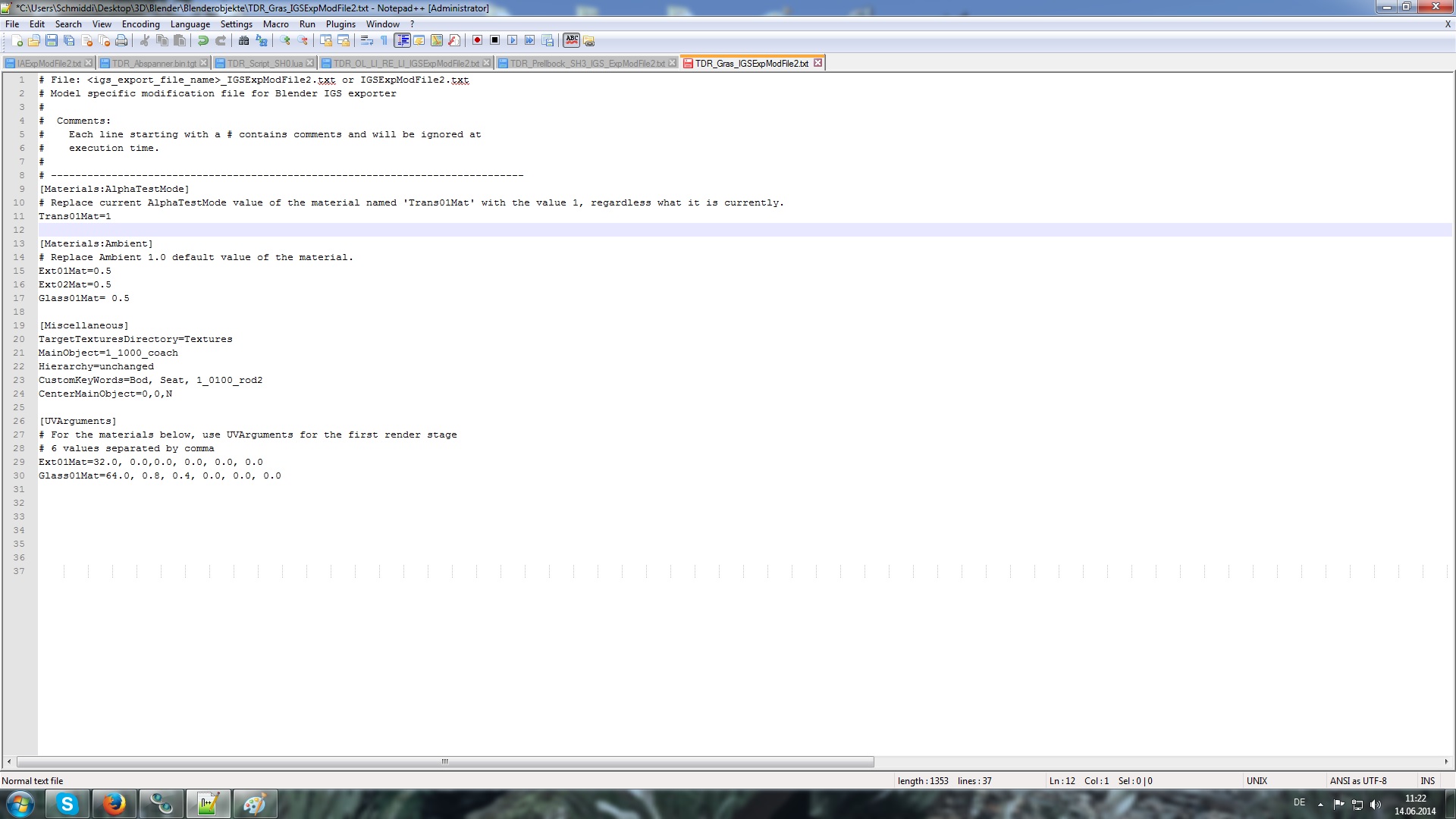

1. Die "txt-Datei" öffnen

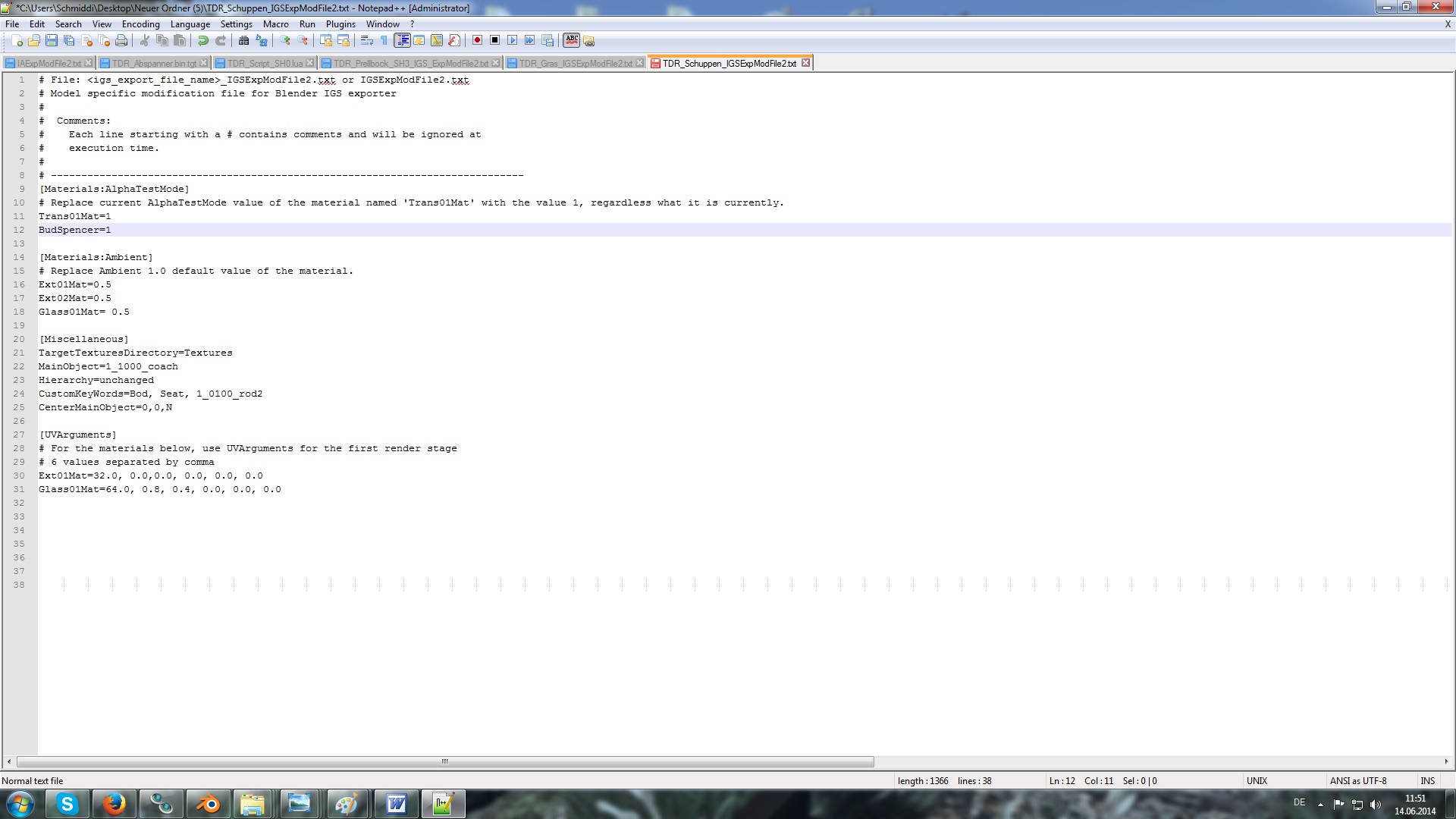

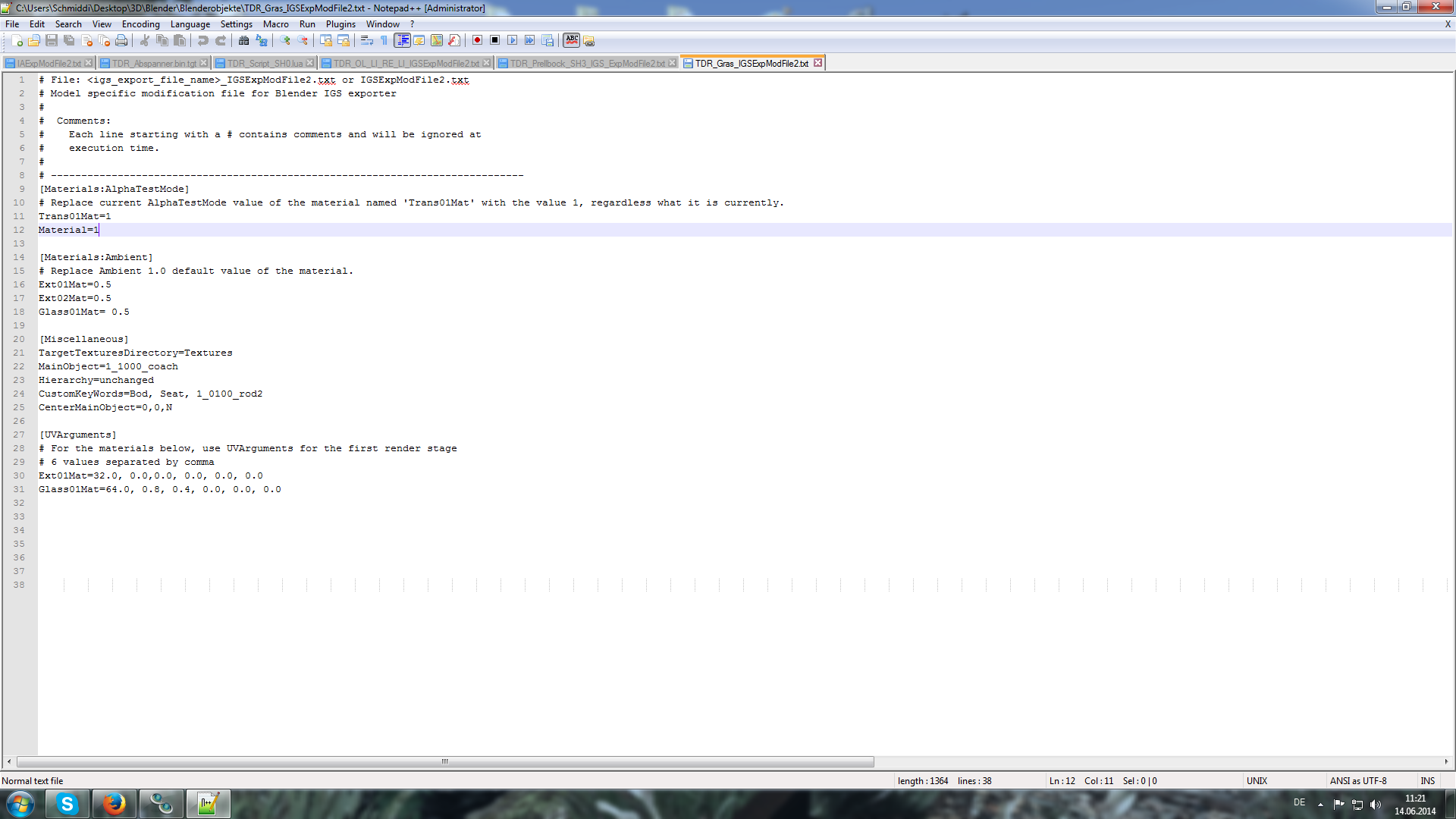

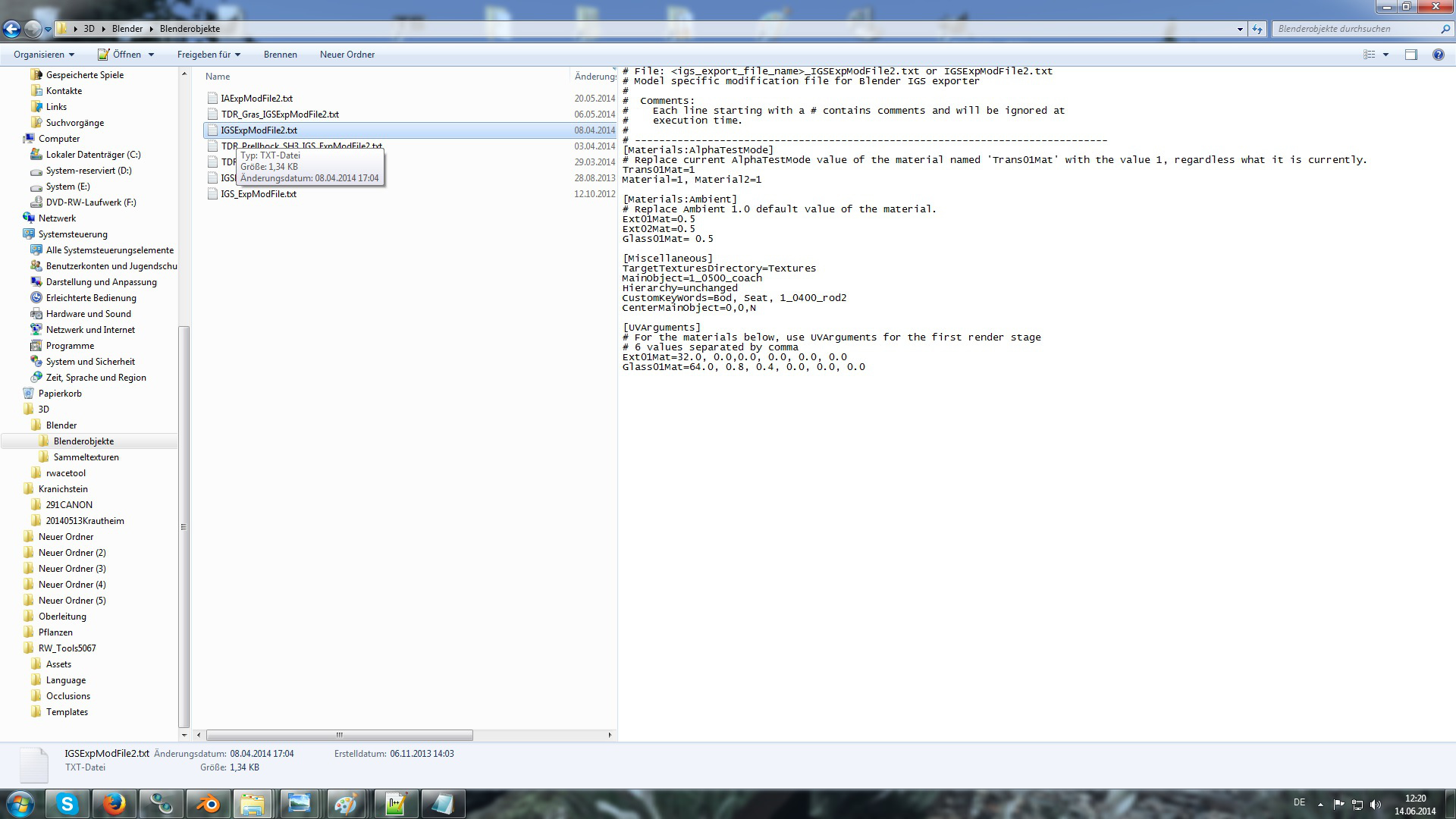

2. Den Eintrag "Material=1" hinzufügen, abspeichern

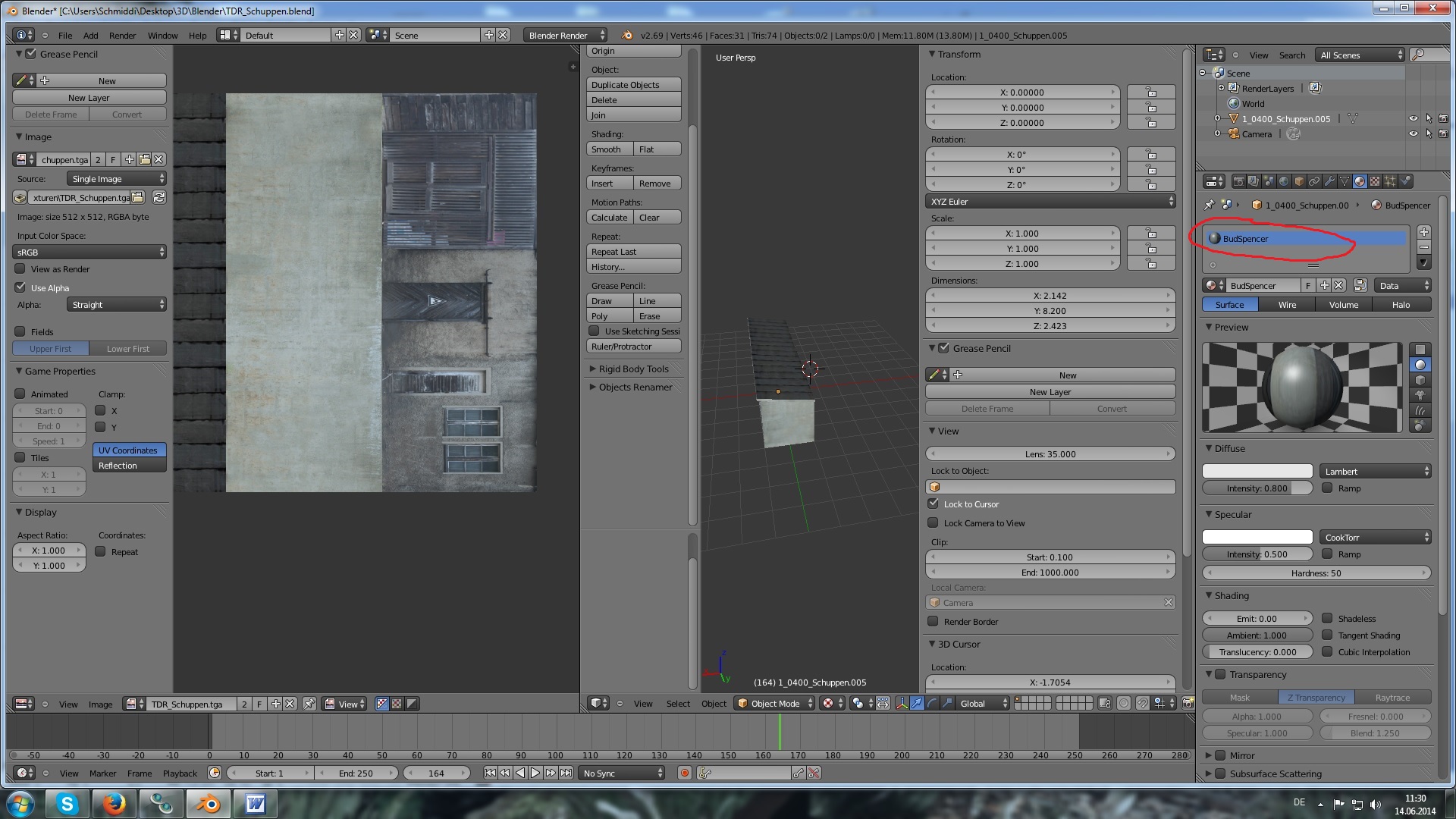

Der Eintrag "Material" ist nicht festgelegt, sondern kann individuell bestimmt werden.

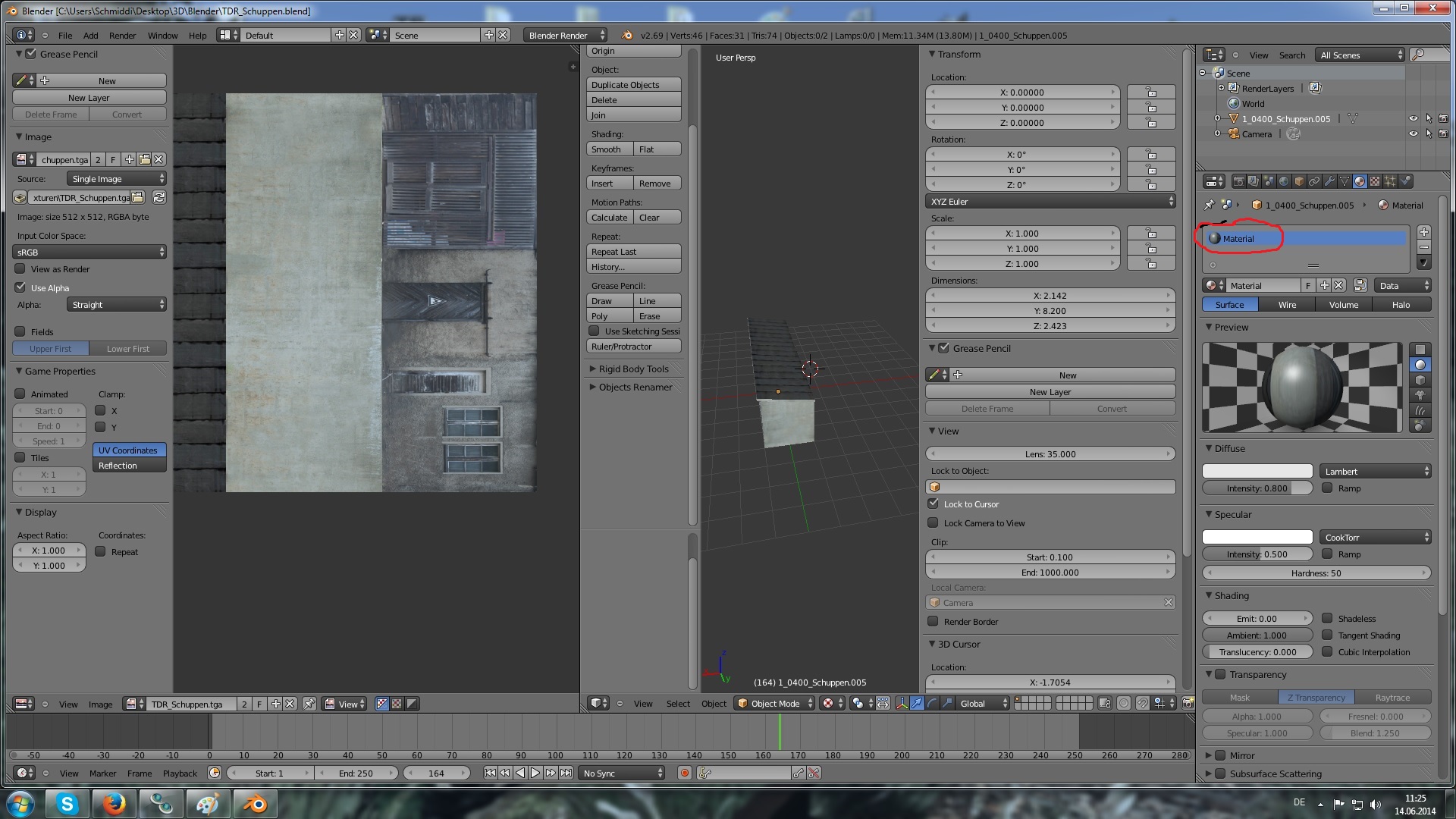

BudSpencer=1 wäre also auch möglich, dementsprechend müsste der Materialname in Blender "BudSpencer" lauten.

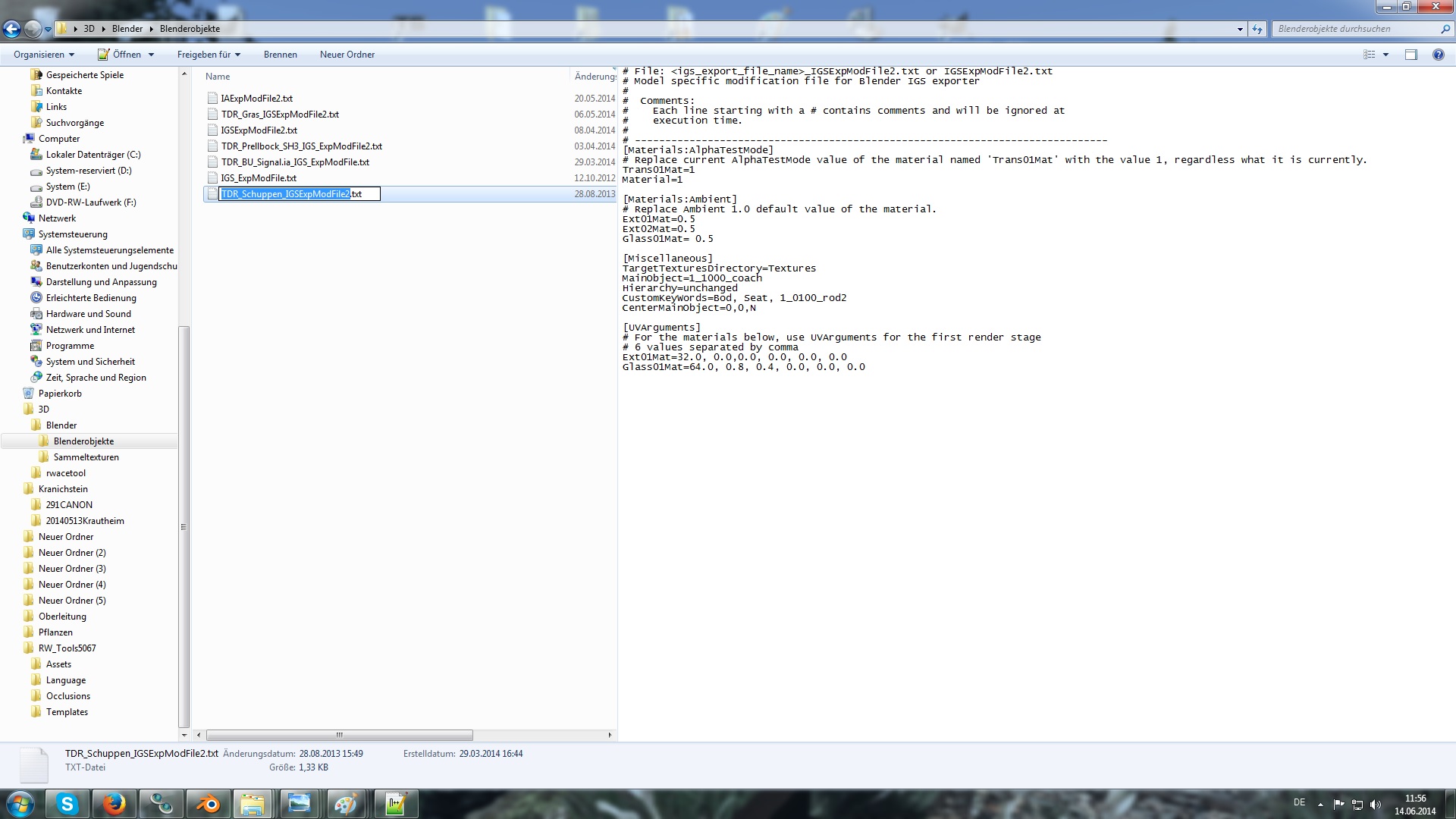

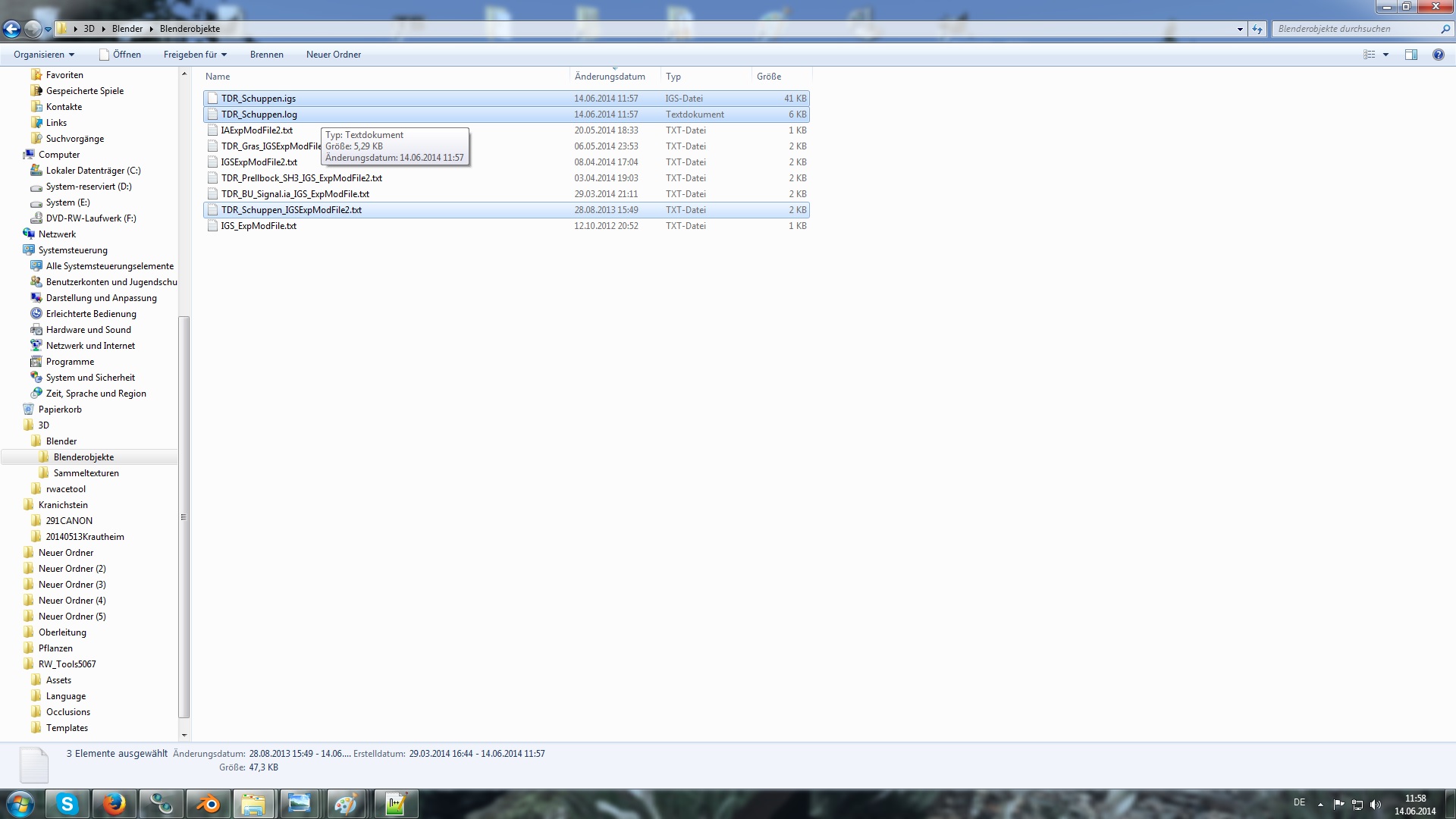

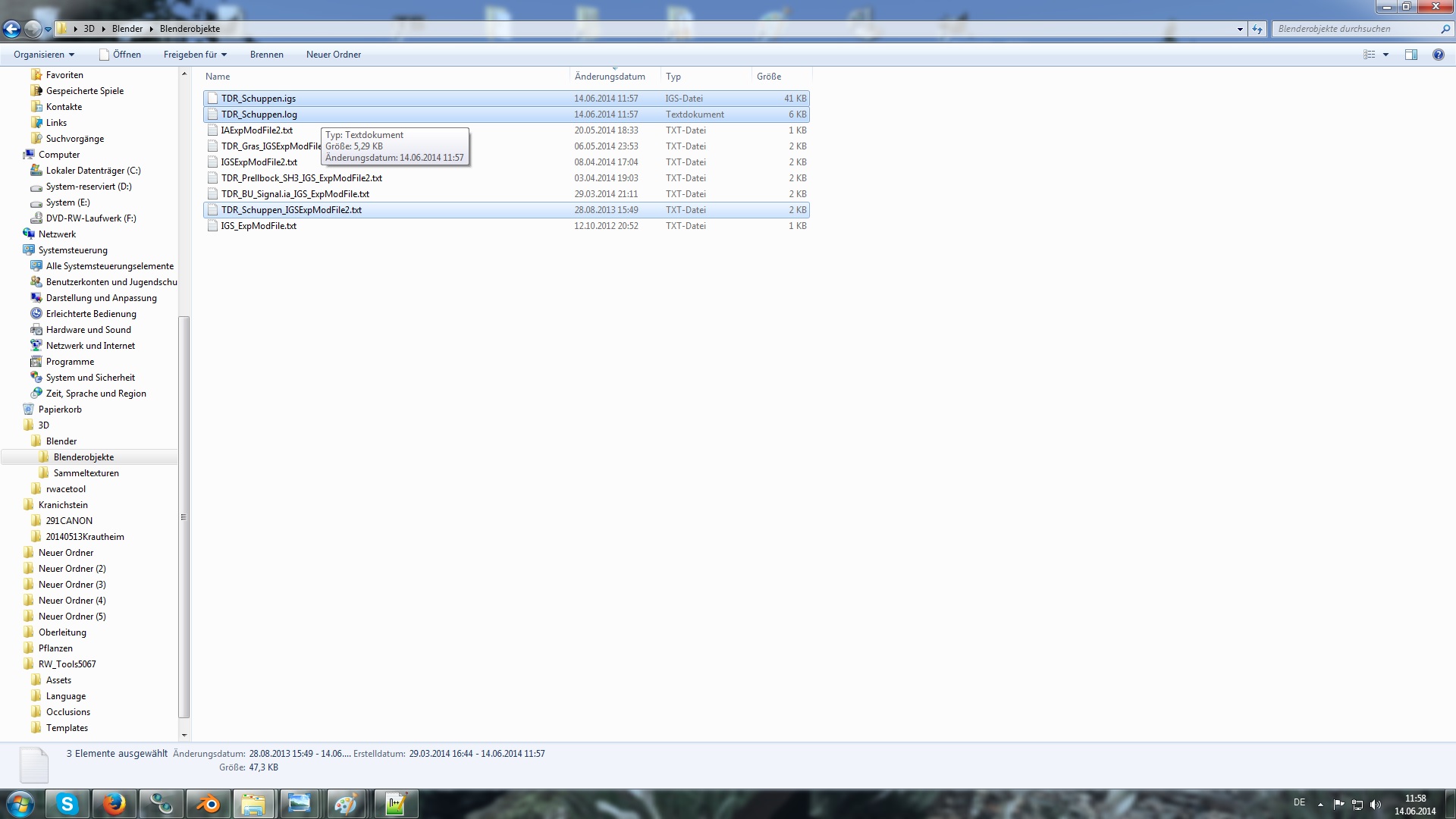

3.Die "tex-Datei" umbenennen, so dass der Name mit der zur exportierenden "igs-Datei" identisch ist, sonst wird der Alphakanal nicht übernommen.

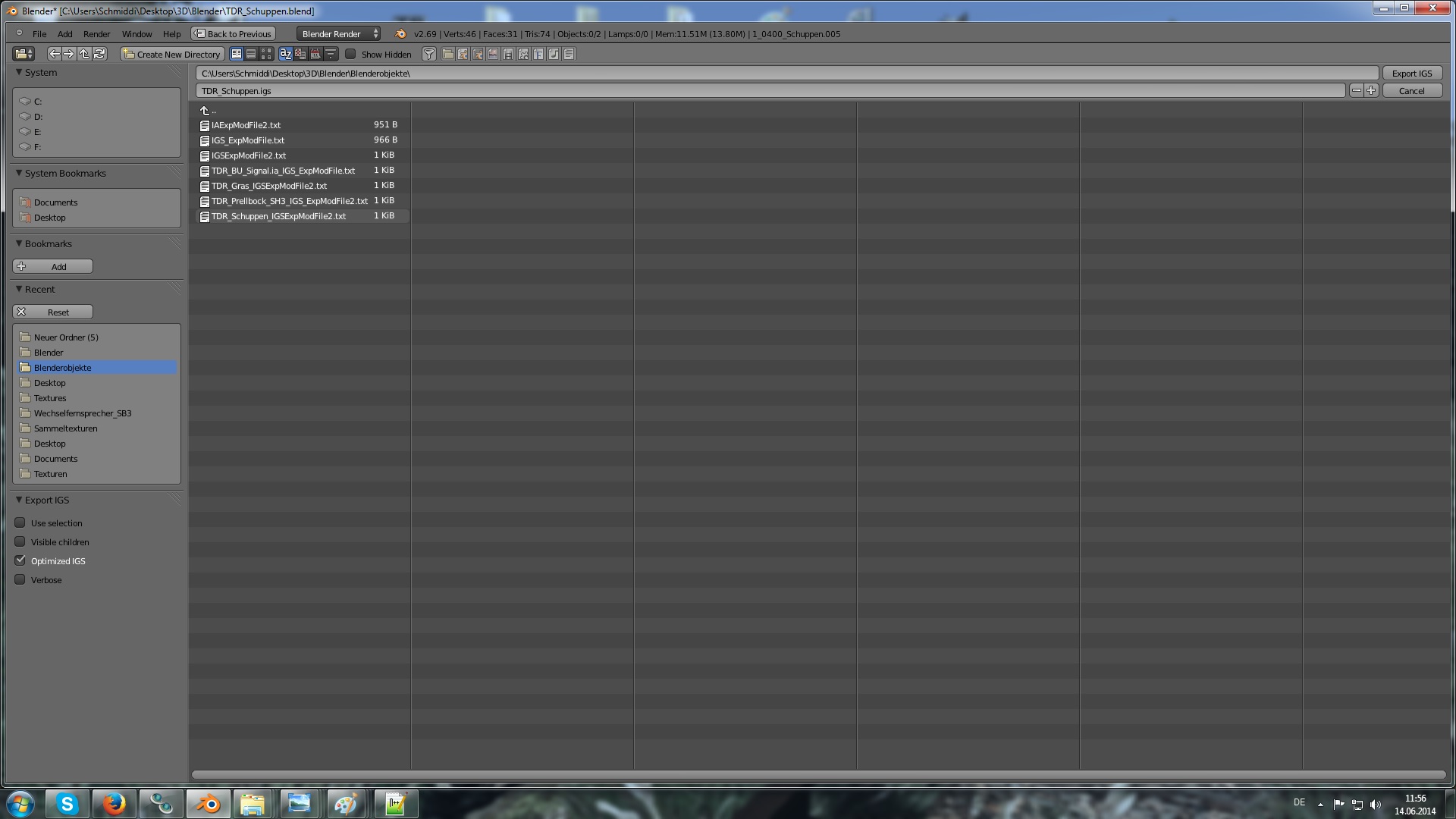

4.Exportieren

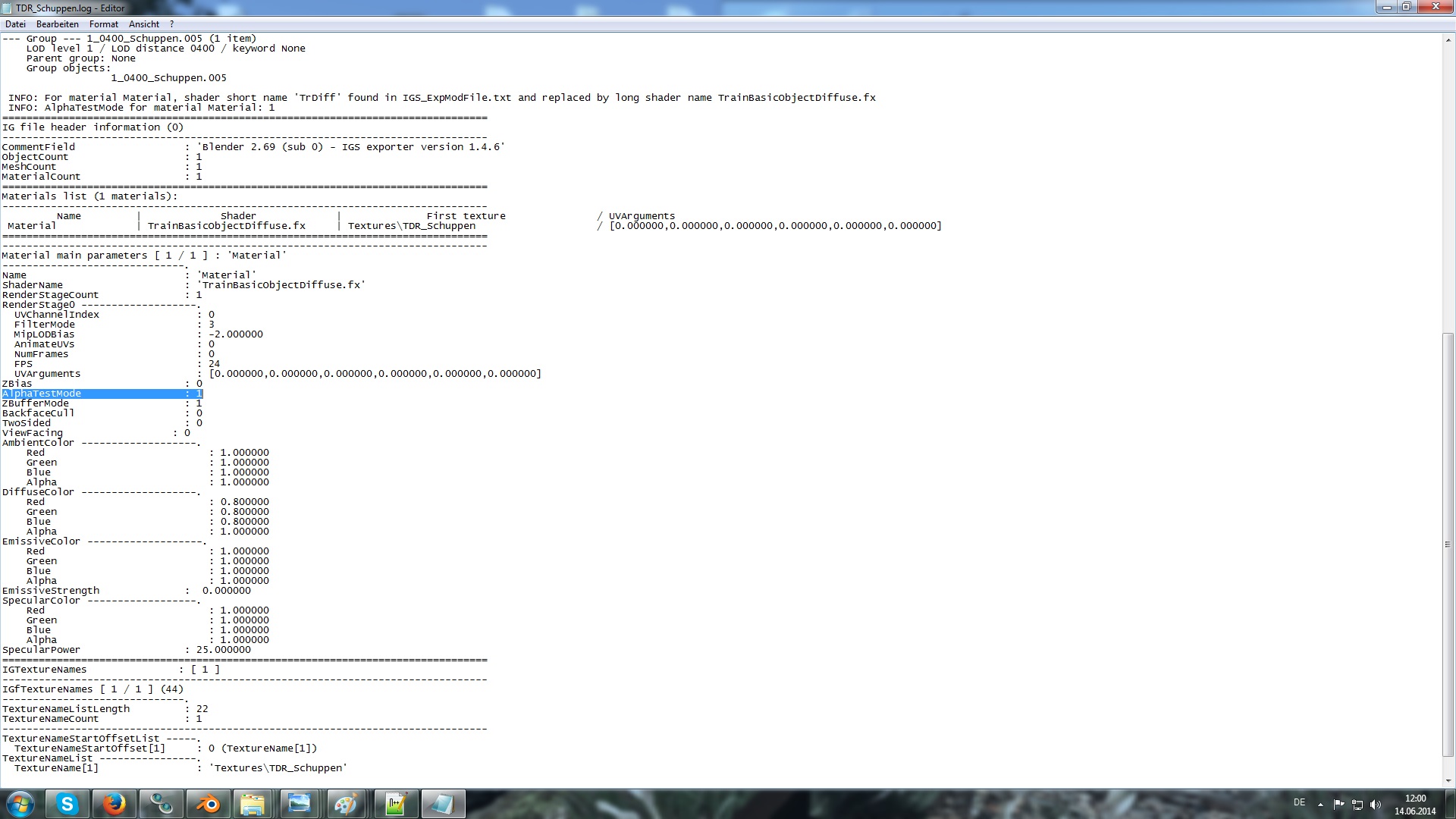

In der Log kann man nachsehen, ob der Alphakanal übernommen worden ist.
Steht beim Alphatestmode eine 1 statt einer 0, so war der Export erfolgreich.

Im Blueprint Editor sind keine zusätzlichen Eintragungen mehr nötig.

Gruss Schmiddi
Ps. Da die Bilder sehr unscharf wirken, habe ich sie nochmal separat angehangen.

colabombe · 26. Mai 2017

Alles schon älter, ich weiß!

Aber trotzdem ne Frage dazu: Welche Einstellungen muss ich für transparente Materialien in Blender einstellen? Habe Verschiedenes probiert, z.B. transparente Textur, Material Transparency aktiviert (Z-transparency), Use Alpha (bei den Texturen) aktiviert, ...

In meinem Export-log ist "AlphaTestMode" = 1

Danke

143er · 26. Mai 2017

Du kannst über Diffuse und Specular die Eigenschaften verändern - beispielsweise das das Glas mehr spiegelt. Den AlphaTestMode musst du für ein speziell eingetragenes Material auf "1" setzen. Beispielsweise als Eintrag Glas=1 und dann natürlich die Planes die als Glas dargestellt werden sollen diesem Glas Material zuweisen.

colabombe · 26. Mai 2017

Sorry, das hilft nicht soviel. Du hast fast nur wiederholt, was in der Anleitung oben schon steht. Der AlphaTestMode von meinem Material ist schon auf 1, das kann man auch in dem log-file nachlesen. Der Exporter ist also richtig konfiguriert. Meine Frage war, was ich in Blender einstellen muss, damit mein Material transparent wird.

Spoiler anzeigen

Code: glaswuerfel.log

Configuration file:  D:\Kilian\Dokumente\Train Simulator Objektbau\Test\Glaswuerfel\IGS_ExpModFile.txt
------  Materials:ShaderName  ------
('shadow', 'StencilShadow.fx')
('trdiff', 'TrainBasicObjectDiffuse.fx')
('trglass', 'TrainGlass.fx')
('trspec', 'TrainBasicObjectSpecular.fx')
('trspecem', 'TrainSpecEnvMask.fx')
('trbumpspec', 'TrainBumpSpec.fx')
('trbumpspecem', 'TrainBumpSpecEnvMask.fx')
('trglassweather', 'TrainGlassWeatherEffects.fx')
('trlightmap', 'TrainLightMapWithDiffuse.fx')
('trenv', 'TrainEnv.fx')
('trflora', 'TrainFlora.fx')
('trvfaceflora', 'TrainViewFacingFlora.fx')
('trupvfaceflora', 'TrainUprightViewFacingFlora.fx')
('lofttexdiff', 'LoftTexDiff.fx')
('lofttexdifftr', 'LoftTexDiffTrans.fx')
('skin', 'SkinDiffuse.fx')
('water', 'WaterCubeMap.fx')
('waterscenery', 'WaterScenery.fx')
('sky', 'TrainSkyDome.fx')






 Configuration file:  D:\Kilian\Dokumente\Train Simulator Objektbau\Test\Glaswuerfel\glaswuerfel_IGSExpModFile2.txt
------  Materials:AlphaTestMode  ------
('trans01mat', '1')
('material', '1')
------  Materials:Ambient  ------
('ext01mat', '0.5')
('ext02mat', '0.5')
('glass01mat', '0.5')
------  Miscellaneous  ------
('targettexturesdirectory', 'Textures')
('mainobject', '1_1000_coach')
('hierarchy', 'unchanged')
('customkeywords', 'Bod, Seat, 1_0100_rod2')
('centermainobject', '0,0,N')
------  UVArguments  ------
('ext01mat', '32.0, 0.0,0.0, 0.0, 0.0, 0.0')
('glass01mat', '64.0, 0.8, 0.4, 0.0, 0.0, 0.0')




 MainObject to find = 1_1000_coach
 MainObject 1_1000_coach not found or not visible
 Main object selected = Cube
 WARNING: Object 'Cube' processed as '1_1000_Cube' (to comply with LOD naming rule). The converted name is used for LOD processing and may be used if the object is head of group.


 ------------------ Groups list -----------------
 --- 1 groups ---


--- Group --- 1_1000_Cube (1 item)
    LOD level 1 / LOD distance 1000 / keyword None
    Parent group: None
    Group objects:
                  Cube


 INFO: For material Kante, shader short name 'TrDiff' found in IGS_ExpModFile.txt and replaced by long shader name TrainBasicObjectDiffuse.fx
 INFO: For material material, shader short name 'TrDiff' found in IGS_ExpModFile.txt and replaced by long shader name TrainBasicObjectDiffuse.fx
 INFO: AlphaTestMode for material material: 1
 INFO: For material Kugelinnen, shader short name 'TrDiff' found in IGS_ExpModFile.txt and replaced by long shader name TrainBasicObjectDiffuse.fx
================================================================================
IG file header information (0)
--------------------------------------------------------------------------------
CommentField                  : 'Blender 2.69 (sub 0) - IGS exporter version 1.4.8'
ObjectCount                   : 1
MeshCount                     : 1
MaterialCount                 : 3
================================================================================
Materials list (3 materials):
--------------------------------------------------------------------------------
         Name         |             Shader             |              First texture               / UVArguments
 Kante                | TrainBasicObjectDiffuse.fx     | Textures\stahl                           / [0.000000,0.000000,0.000000,0.000000,0.000000,0.000000]
 material             | TrainBasicObjectDiffuse.fx     | Textures\glas1                           / [0.000000,0.000000,0.000000,0.000000,0.000000,0.000000]
 Kugelinnen           | TrainBasicObjectDiffuse.fx     | Textures\rot                             / [0.000000,0.000000,0.000000,0.000000,0.000000,0.000000]
================================================================================
--------------------------------------------------------------------------------
Material main parameters [ 1 / 3 ] : 'Kante'
------------------------------.
Name                          : 'Kante'
ShaderName                    : 'TrainBasicObjectDiffuse.fx'
RenderStageCount              : 1
RenderStage0 -------------------.
  UVChannelIndex                : 0
  FilterMode                    : 3
  MipLODBias                    : -2.000000
  AnimateUVs                    : 0
  NumFrames                     : 0
  FPS                           : 24
  UVArguments                   : [0.000000,0.000000,0.000000,0.000000,0.000000,0.000000]
ZBias                         : 0
AlphaTestMode                 : 0
ZBufferMode                   : 1
BackfaceCull                  : 0
TwoSided                      : 0
ViewFacing                  : 0
AmbientColor -------------------.
    Red                           : 1.000000
    Green                         : 1.000000
    Blue                          : 1.000000
    Alpha                         : 1.000000
DiffuseColor -------------------.
    Red                           : 0.009610
    Green                         : 0.017388
    Blue                          : 0.008726
    Alpha                         : 1.000000
EmissiveColor -------------------.
    Red                           : 1.000000
    Green                         : 1.000000
    Blue                          : 1.000000
    Alpha                         : 1.000000
EmissiveStrength              :  0.000000
SpecularColor ------------------.
    Red                           : 1.000000
    Green                         : 1.000000
    Blue                          : 1.000000
    Alpha                         : 1.000000
SpecularPower                 : 25.000000
--------------------------------------------------------------------------------
Material main parameters [ 2 / 3 ] : 'material'
------------------------------.
Name                          : 'material'
ShaderName                    : 'TrainBasicObjectDiffuse.fx'
RenderStageCount              : 1
RenderStage0 -------------------.
  UVChannelIndex                : 0
  FilterMode                    : 3
  MipLODBias                    : -2.000000
  AnimateUVs                    : 0
  NumFrames                     : 0
  FPS                           : 24
  UVArguments                   : [0.000000,0.000000,0.000000,0.000000,0.000000,0.000000]
ZBias                         : 0
AlphaTestMode                 : 1
ZBufferMode                   : 1
BackfaceCull                  : 0
TwoSided                      : 0
ViewFacing                  : 0
AmbientColor -------------------.
    Red                           : 1.000000
    Green                         : 1.000000
    Blue                          : 1.000000
    Alpha                         : 1.000000
DiffuseColor -------------------.
    Red                           : 0.181609
    Green                         : 0.645453
    Blue                          : 0.800000
    Alpha                         : 1.000000
EmissiveColor -------------------.
    Red                           : 1.000000
    Green                         : 1.000000
    Blue                          : 1.000000
    Alpha                         : 1.000000
EmissiveStrength              :  0.000000
SpecularColor ------------------.
    Red                           : 1.000000
    Green                         : 1.000000
    Blue                          : 1.000000
    Alpha                         : 1.000000
SpecularPower                 : 25.000000
--------------------------------------------------------------------------------
Material main parameters [ 3 / 3 ] : 'Kugelinnen'
------------------------------.
Name                          : 'Kugelinnen'
ShaderName                    : 'TrainBasicObjectDiffuse.fx'
RenderStageCount              : 1
RenderStage0 -------------------.
  UVChannelIndex                : 0
  FilterMode                    : 3
  MipLODBias                    : -2.000000
  AnimateUVs                    : 0
  NumFrames                     : 0
  FPS                           : 24
  UVArguments                   : [0.000000,0.000000,0.000000,0.000000,0.000000,0.000000]
ZBias                         : 0
AlphaTestMode                 : 0
ZBufferMode                   : 1
BackfaceCull                  : 0
TwoSided                      : 0
ViewFacing                  : 0
AmbientColor -------------------.
    Red                           : 1.000000
    Green                         : 1.000000
    Blue                          : 1.000000
    Alpha                         : 1.000000
DiffuseColor -------------------.
    Red                           : 0.800000
    Green                         : 0.000000
    Blue                          : 0.070165
    Alpha                         : 1.000000
EmissiveColor -------------------.
    Red                           : 1.000000
    Green                         : 1.000000
    Blue                          : 1.000000
    Alpha                         : 1.000000
EmissiveStrength              :  0.000000
SpecularColor ------------------.
    Red                           : 1.000000
    Green                         : 1.000000
    Blue                          : 1.000000
    Alpha                         : 1.000000
SpecularPower                 : 25.000000
================================================================================
IGTextureNames               : [ 1 ]
--------------------------------------------------------------------------------
IGfTextureNames [ 1 / 1 ] (44)
------------------------------.
TextureNameListLength         : 43
TextureNameCount              : 3
--------------------------------------------------------------------------------
TextureNameStartOffsetList -----.
  TextureNameStartOffset[1]     : 0 (TextureName[1])
  TextureNameStartOffset[2]     : 15 (TextureName[2])
  TextureNameStartOffset[3]     : 30 (TextureName[3])
TextureNameList ----------------.
  TextureName[1]                : 'Textures\stahl'
  TextureName[2]                : 'Textures\glas1'
  TextureName[3]                : 'Textures\rot'




IGS export time: 0.64

Alles anzeigen

Spoiler anzeigen

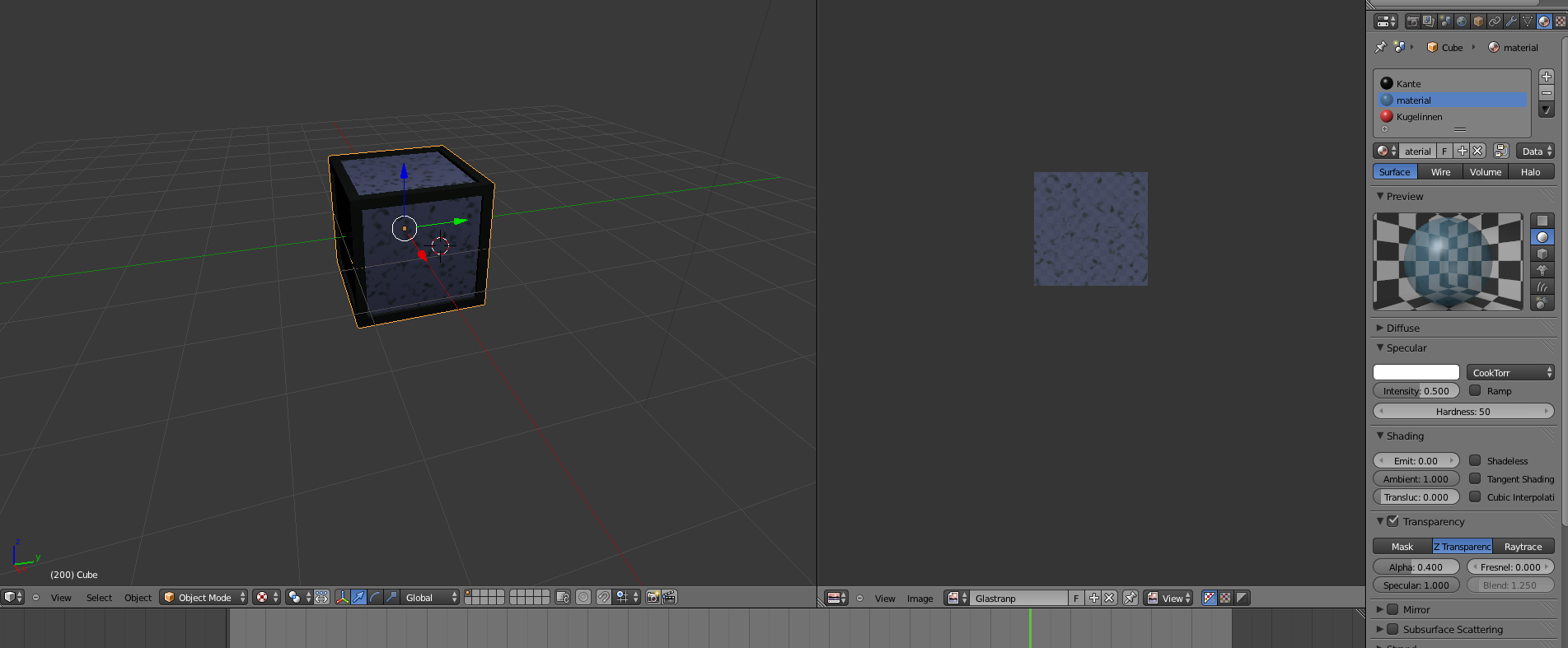

Hoffe das ist deutlicher

143er · 26. Mai 2017

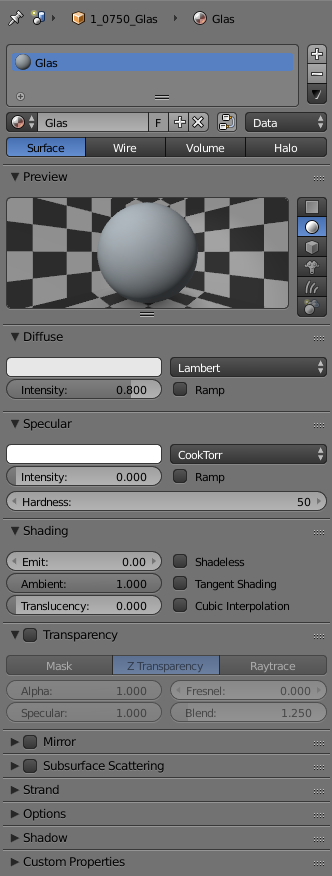

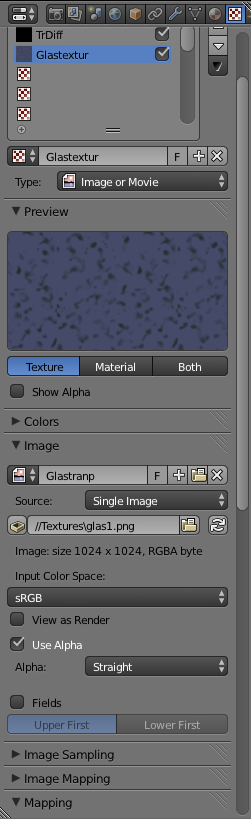

Mehr als die bei mir eingetragenen Einstellungen braucht es nicht:

Wenn es damit nicht funktioniert wird der Alpha-Kanal nicht korrekt sein oder wie bei dir - es ist einfach der falsche Shader im Material eingetragen...

colabombe · 26. Mai 2017

So habe ich das auch probiert. Kein Erfolg! Kannst du evtl. mal deine Textur-/Shadereinstellungen schicken?

**TrailDogRunner1909** · 26. Mai 2017

TR Diff ist der falsche Shader für Glas.

Hast Du überhaupt einen Alpha-Kanal auf deiner Sammeltextur?
Kann es sein, dass Du nur im Material die Transparenz hochdrehst,renderst und dann einfach exportierst?

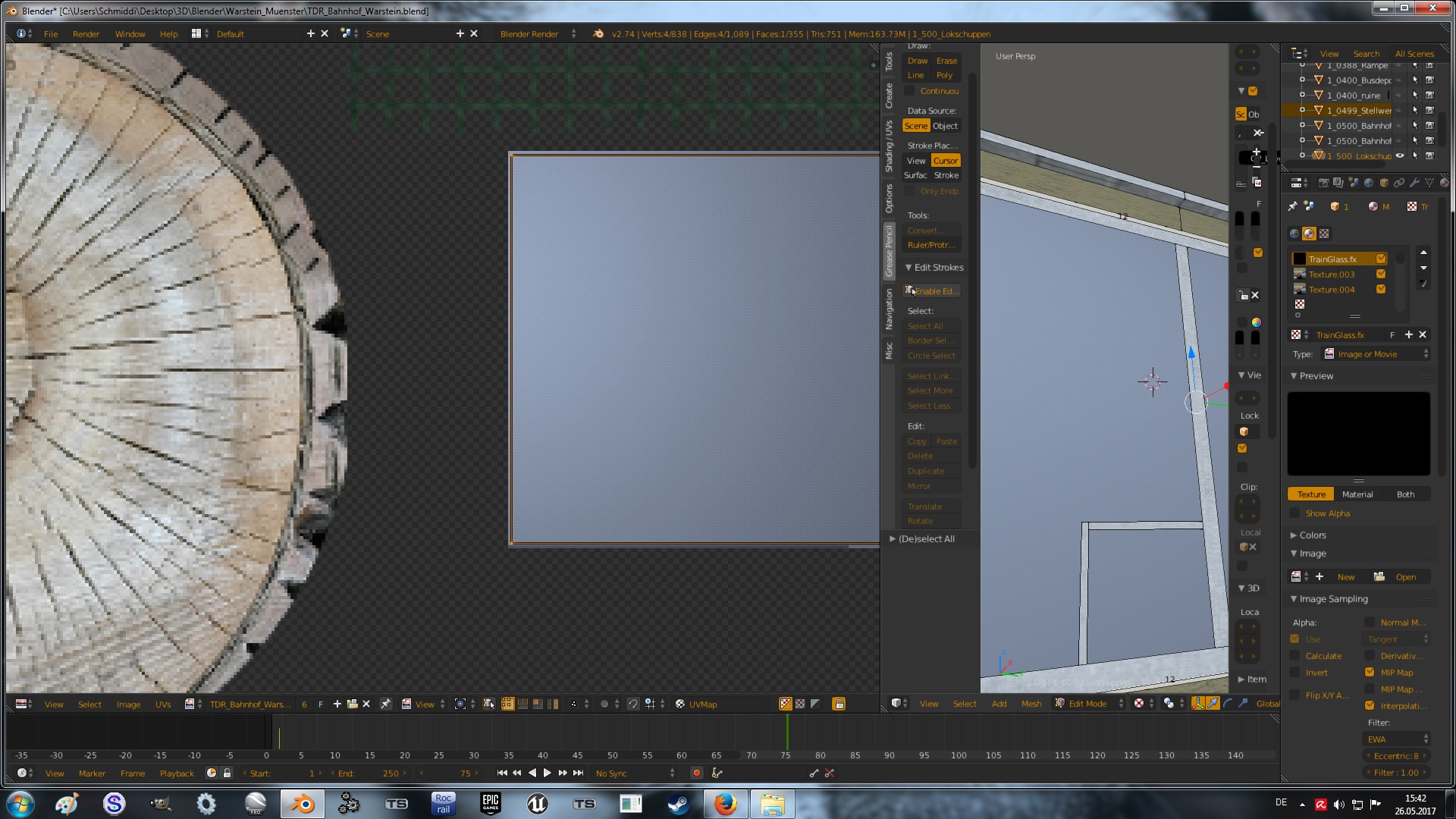

Unten siehtst Du ein Fenster mit wenig Transparenz in Blender und wie es dann in Blender aussehen kann.
Enweder in Blender mit der gewünschten Transparenz backen oder im Grafikprogramm erstellen.
Ob man im Material was bei Transparenz einstellt, interessiert den TS nicht.

Gruss Schmiddi

Denny140 · 26. Mai 2017

So
Hab es auch nicht ganz verstanden mit den Glas
Da muss ich doch eigentlich nur den Shader einstellen und dann ist es glas oder?

**TrailDogRunner1909** · 26. Mai 2017

Nein

143er · 26. Mai 2017

@colabombe habe ich schon geholfen da funktioniert es jetzt so wie es soll.

Denny140 · 27. Mai 2017

Wäre schön wenn du es hier auch schreibst für andere dennen dann geholfen ist!

143er · 28. Mai 2017

@Denny140 ich habe ihm helfen können, weil er mir die dafür nötigen Infos gegeben hat. Von dir sehe ich hier im Thread nichts derartiges. Wo also soll man dir da helfen?

colabombe · 28. Mai 2017

Also, ich musste nur den "TrainGlass.fx"-Shader und eine Textur mit Alpha-Kanal verwenden. Dafür in den meisten Grafikprogrammen einfach den Farbeimer auswählen (solange die Textur einfarbig sein soll), die Farbe einstellen und in den Werkzeugeinstellungen die Deckkraft runterschrauben (je nach gewünschtem Ergebnis 20-60%).

Dann nach Anleitung oben exportieren, so hat es bei mir geklappt.

Denny140 · 28. Mai 2017

@143er zurzeit beschäftige ich mich noch nicht mit Glas, aber irgendwann muss ich es
