Blender und Co....

Hallo Schmiddi @TrailDogRunner1909, vielen Dank für den Hinweis. Ich habe erst einmal eine Lösung, wenn auch nicht so, wie ich mir das vorgestellt hatte - aber es führen bekanntlich viele Wege nach Rom. So, dann muss ich mich jetzt noch einmal mit der Materialzuweisung für die Textur befassen. Hat irgendwie nicht geklappt. Aber dazu gibt es zahlreiche Videos zum anschauen (ich hatte eine Version erwischt, wo der Vortragende rasend fix war, selbst Einzelbildschaltung war nicht hilfreich ). Aber auch das wird werden....

Gruß Bernd

Du wolltest doch das Dach breiter machen und den Winkel dabei behalten,oder?

Material zuweisen im E Mode und mit Assign bestätigen.

Gruss Schmiddi

Ja Schmiddi @TrailDogRunner1909, habe ich auch. Das Dach hatte auf der Längsseite keinen Überstand. Nun ist er angebaut. Sieht man vielleicht auf dem ersten Bild nicht sofort. Das mit dem Material zuweisen kenne ich. Ich habe nur beim Material laden einen Fehler gemacht. Die Kugel ist bei mir nicht da, und wenn ich auf den Würfel klicke (beim Material), ist der auch nicht da. Das schaue ich mir aber später noch einmal in Ruhe an.

Gruß Bernd

huhu, ich mal wider...
Habe mich heute um kurz nach 8, am morgen auf stillgelegten Bahngleisen (Eigentlich auf einem Gehsteig) herumgetrieben. Dort habe mir einen Prelli abgeknipst, an dem ich mich mal wider am 3D-Bau versuchen will.
Das schöne Teil ist leider, vermutlich, eine Sonderbauform und nicht von der DB, sonder von den Stadtwerken *grummel* . -Zumindest habe ich bis jetzt, solch einen Prelli, noch nicht in freier Wildbahn gesehen.
Jetzt wollte ich aber fragen, wie kann ich den am besten nachbauen, damit er nacher auch auf Gleis passt? @TrailDogRunner1909 Du hast doch schon Erfahrung im Prellibau... Willst du das Geheimnis "lüften"?

Edit.: Und kann mir jemand erklären, wie ich mir da die Texturen sauber zusamen lege?

HUHU!

Zeig doch mal Fotos von dem Tischer, wie sollen wir dir sonst Ratschläge geben, wie wir das angehen würden.

Gruss Schmiddi

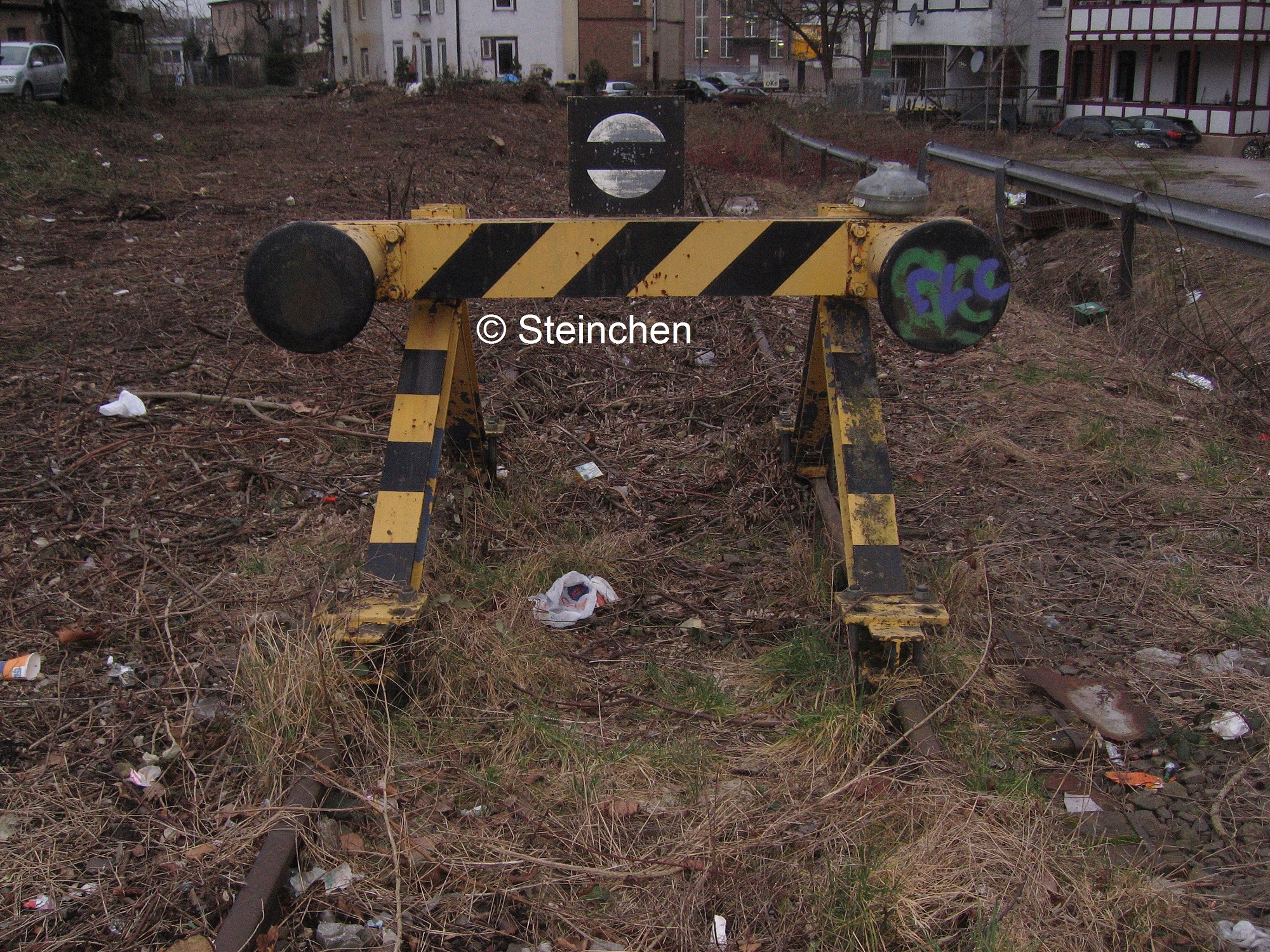

@TrailDogRunner1909

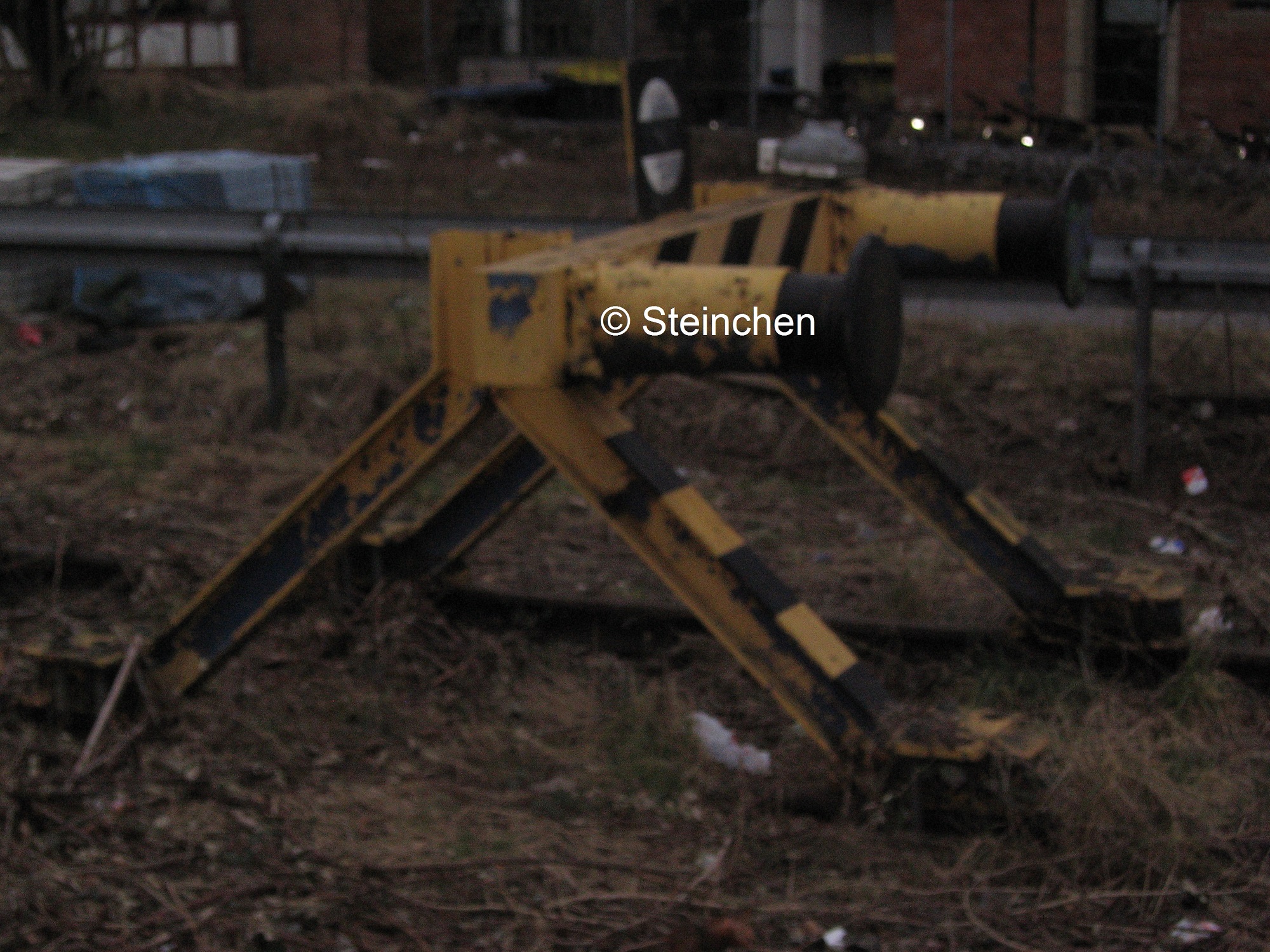

Das Eine ist leider etwas verwackelt....

Bau eine Stütze von dem Teil, kopiere diese und passe sie im TS an.
Wenn Du den Gleisabstand gneua weisst, kannste auch die Achse in Blender bestimmen, dann die entfernung eingeben.

Willst ne Fototex, dann die einzel Teile ausschneiden, zurechtziehen mit der perspektivischen Verzerrung, auf die Sammeltex.
Kommt aber auf Grund der schlechten Aufnahme vom ersten Bild nicht in Betracht.
Es sei denn, Du schnäbelst da nochmal an.

Comictextur kannste dir in Gimp zurecht machen oder in Blender über das Material.
Nach der Erstellung musste die Texturen dann auf eine Sammeltextur baken.

Gruss Schmiddi

Hallo,

ich sitze immer noch am "Verbiege-Problem". Kann man das verbiegen auch nummerisch durchführen? -Also, dass ich den Winkel fürs Biegen irgentwo eingebe?

Ja, das geht einfach,

Die Fläche oder was du halt willst markieren, Dann (ich glaub) "R" drücken, X, Y, oder Z (je nachdem an welcher Achse du willst) und dann den Winkel angeben, evtl. mit -

Mach einen Würfel und dann wir Schienenbus geschrieben hat.
Zeig mal was Du bisher hast in Blender.

Gruss Schmiddi

Das habe ich bis jetzt unterteilt (strg + r) habe ich schon...
edit.: Das "r" funktioniert nicht. da kann ich nur das ganze Objekt drehen...

Das sieht doch schonmal sehr gut aus

Das ganze Teil im E Mode mit A selektieren, R drücken, dann Y für die gute Achsen und zum Abschluss einfach den Winkel eingeben.
Oder es manuell winkelisieren mit der Maus.

Gruss Schmiddi

Ich glaub Steinchen meint es anders.

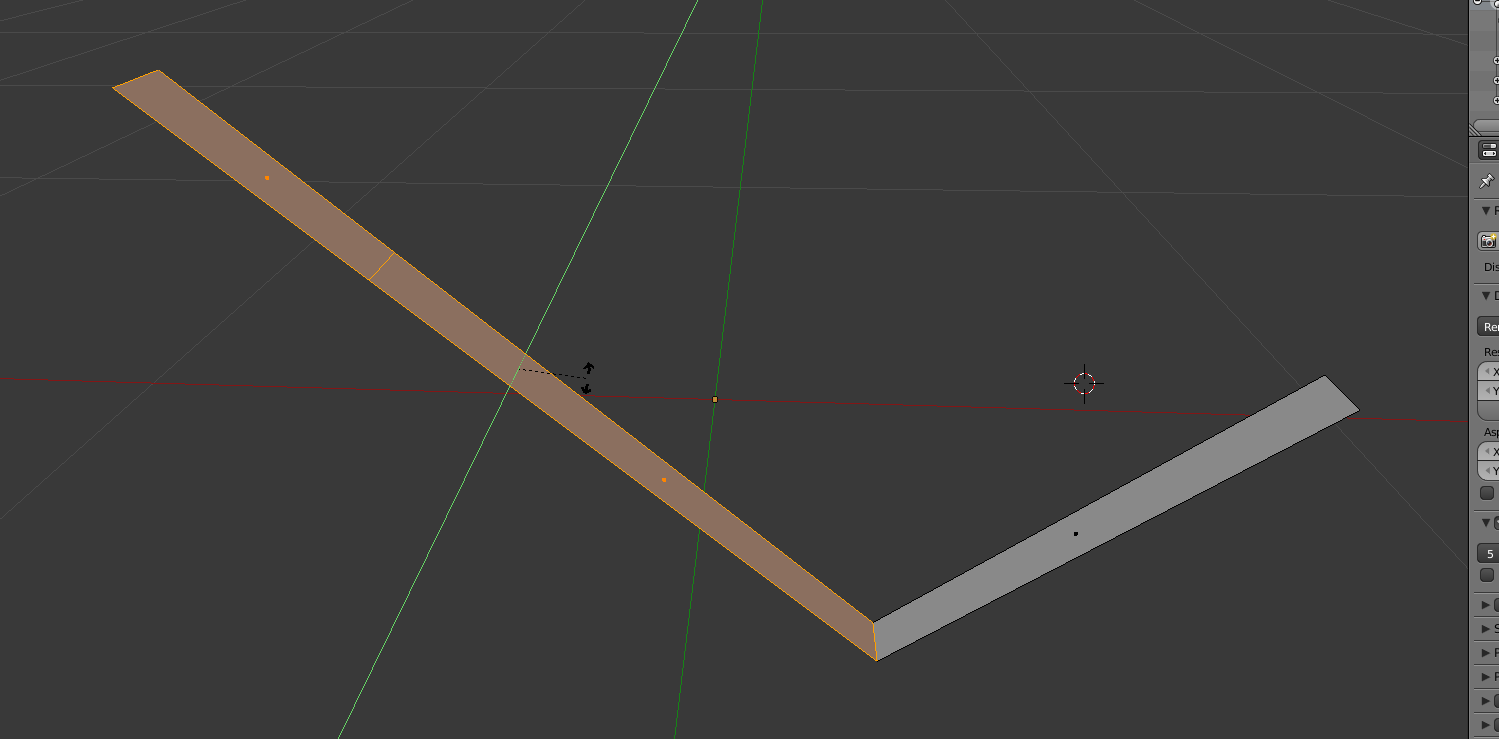

Markier mal nur die hintere Fläche im Edit Mode und mach dann mal R - Y - 30 (Evtl. musst du hier kleinere Winkel nehmen für einen schönen Übergang)
Danach kannst du die Fläche noch extrudieren in die neue Richtung.

ok. ich glaube, ich habe da einen Fehler gefunden...

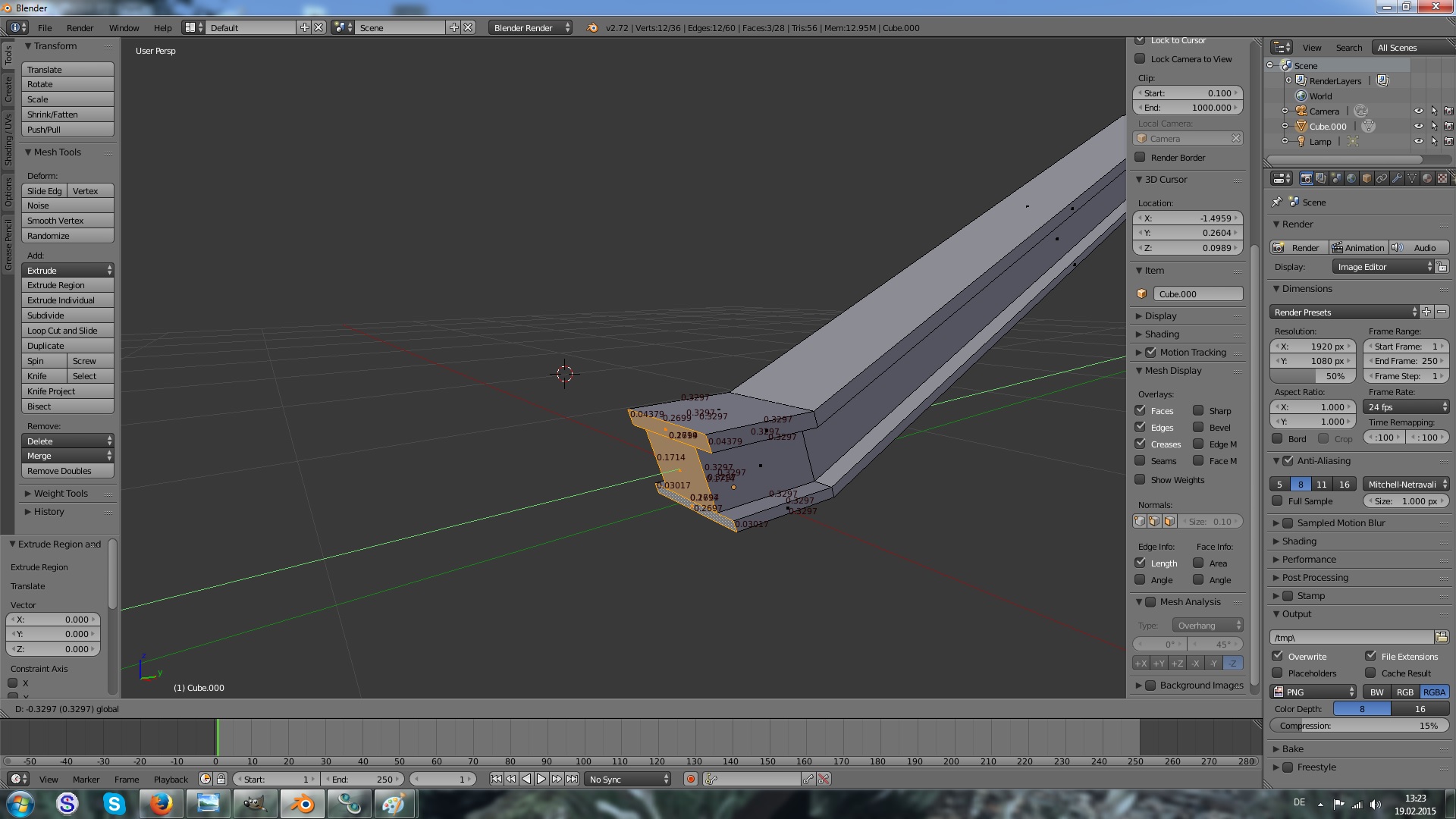

Das Mittelstück konnte ich nicht mir "strg + r" in diese Abschnitte unterteilen... Weiß einer, wie ich diese Magenta-Linien drehen kann?

Jetzt haste alles zerschnippelt und unnötig Vertexe verballert.
Strg R brauchste nicht.

Willst Du so ein Teil wie bei mir auf dem Bild?

Schau mal, wie wenig das Mesh geteit ist

Gruss Schmiddi

Ja, das versuche ich die ganze Zeit...

Selektiere mal einfach unten die Flächen, drücke mal ganz lieb und doll den E, danach ganz einfach mit dem Gizmo rausziehen.
Will man gneuae Maße haben, so muss man nach dem extruden, Achse und Maß eingeben.

Und den Träger nicht so zerschnitten verwenden.

Gruss Schmiddi

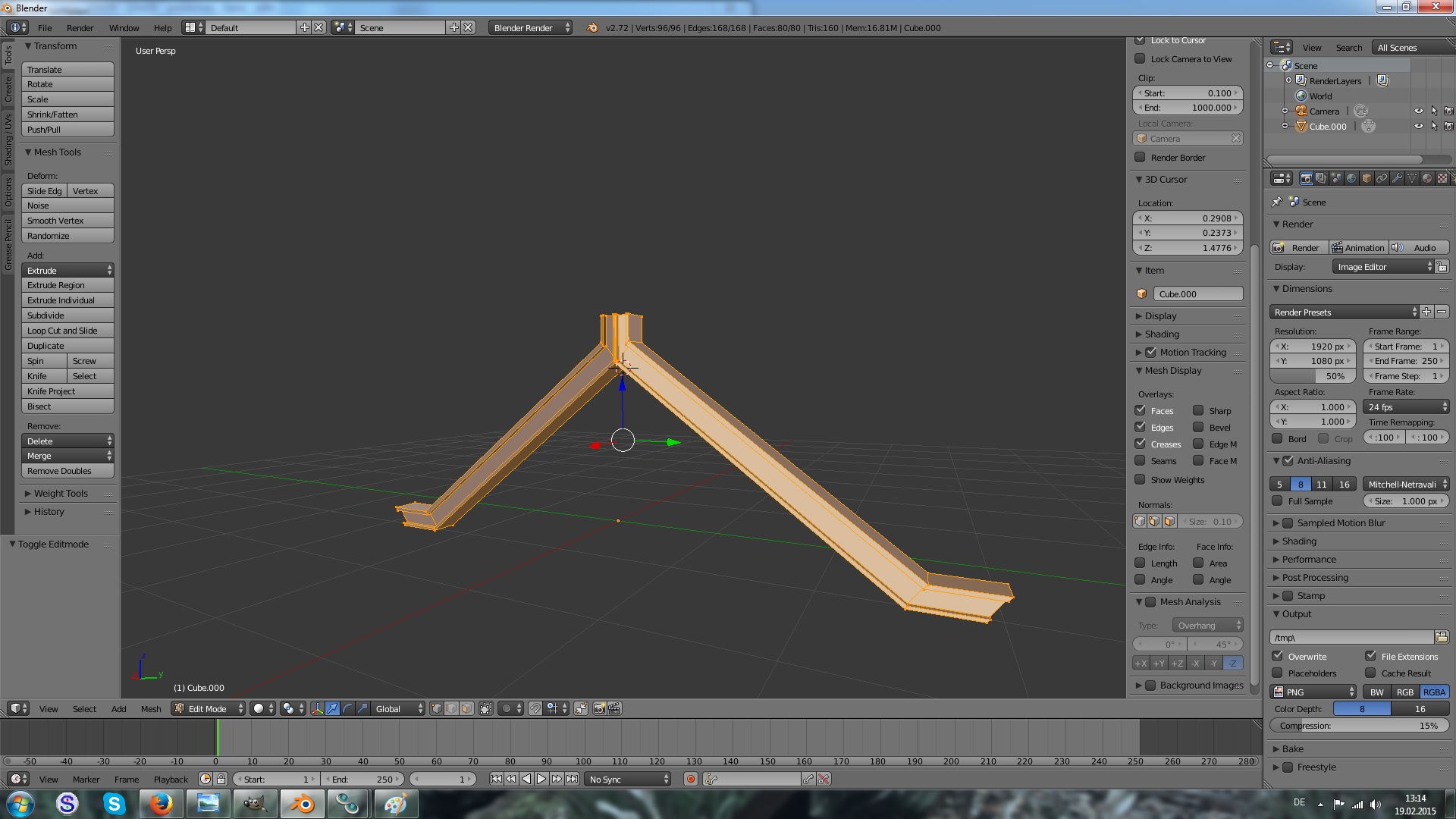

@Steinchen zum Thema T-Träger verbiegen hab ich mal ein kleines Tut zurechtgebogen:

@Influenzo Vielen Dank!

Edit.: Kann mir jemand sagen, warum es mir beim verbiegen immer die eine Seite so nach unten zieht?

Denk daran, vor dem Drehen immer mit dem 3D-Cursor den Angelpunkt zu definieren und unten in der Leisten auch den Cursor auswählen.
