Frage zu Druckluftmanometer, hier: Zeigeranimation

Discord Einladung
Trete unserem Discord-Server bei (klicke hier zum Beitreten).

    Hallo,


    konnte zu diesem Thema nichts hilfreiches finden, deshalb mal eine Belästigung Frage dazu an Leute aus der Praxis.


    • Welche Anzeige von diesen drei Bildern zeigt denn dabei etwas Richtiges oder vielleicht besser wie müssen denn die roten und gelben Zeiger stehen, wenn nur die Direkte Bremse wirkt?
    • Rote Nadel zeigt den Druck des Druckluftzylinder an der Lok?

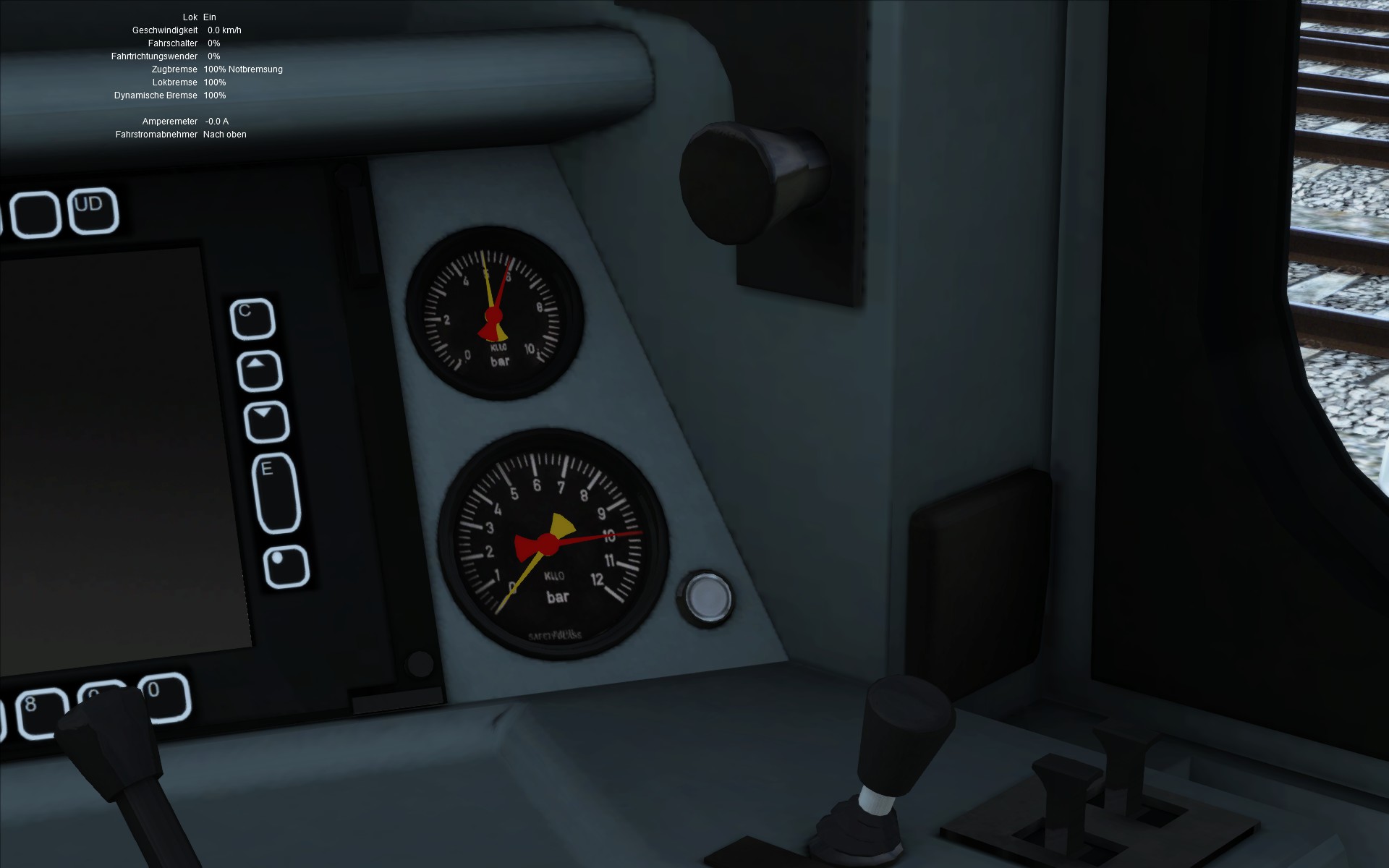

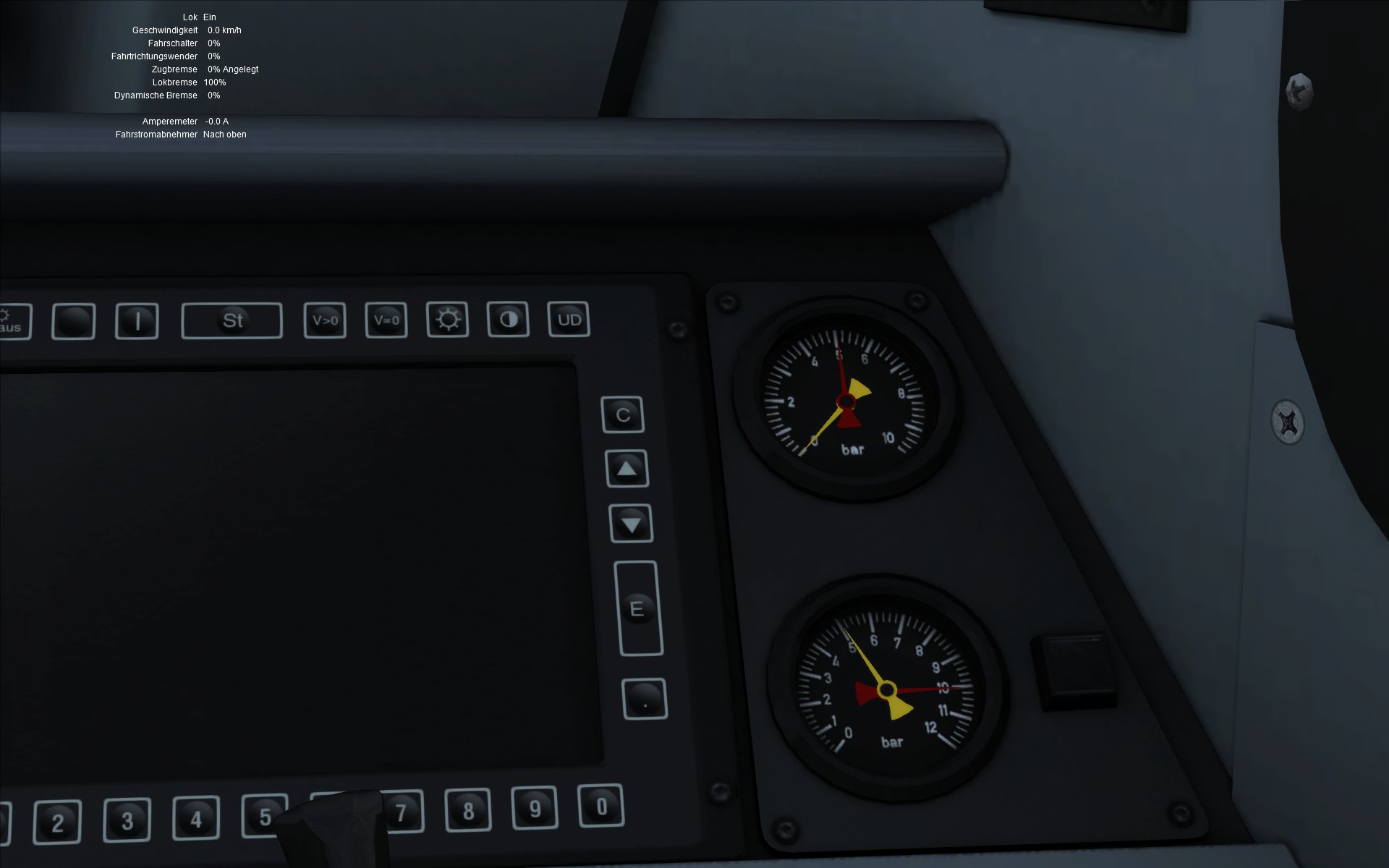

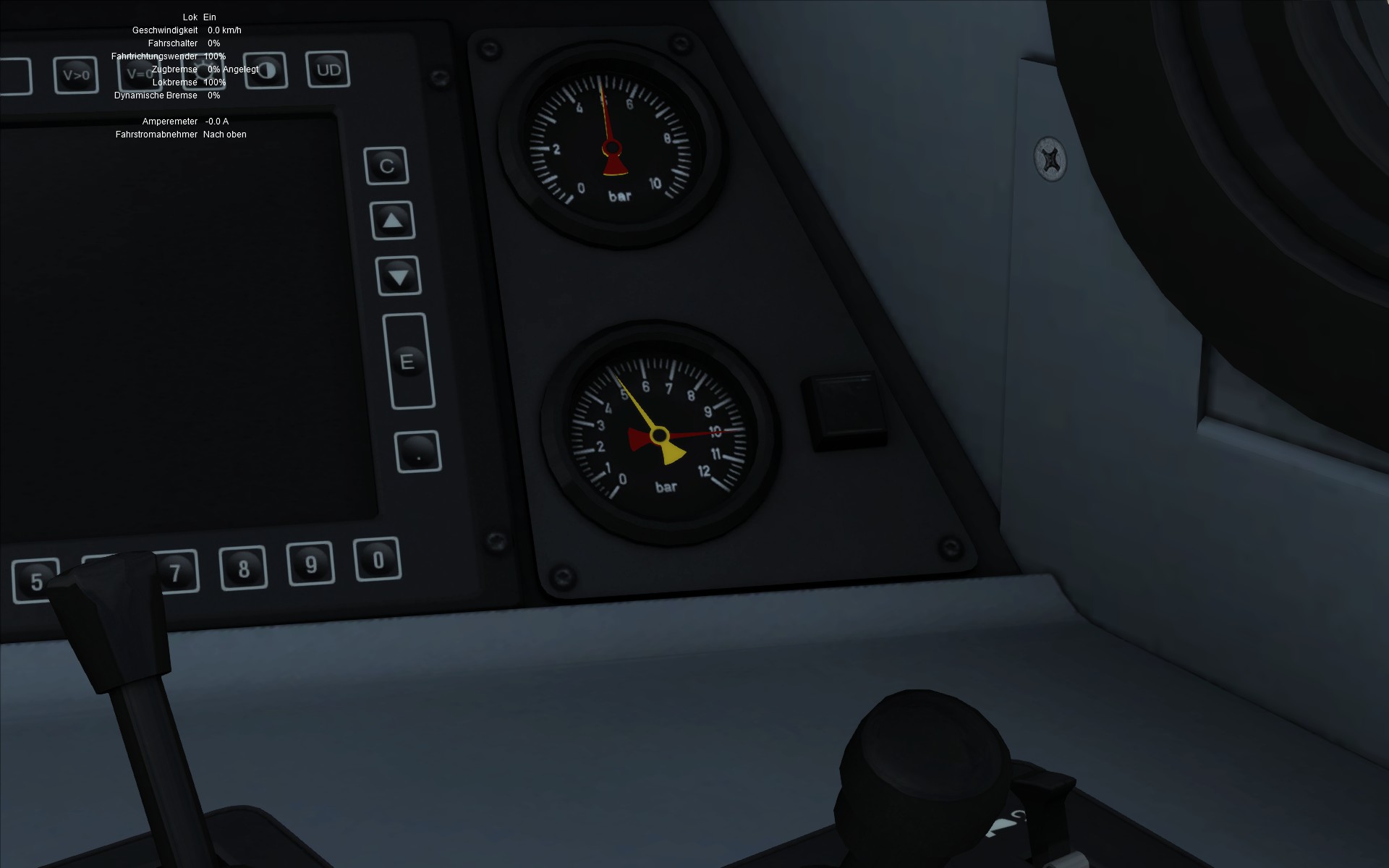

    Anbei 3 Bilder mit jeweiliger Manometeranzeige einer zu 100% angelegten Lokbremse (dabei bitte nicht die Texte im Bild beachten, es ist wirklich nur jeweils die Direkte Bremse angelegt) und durch die verschiedenen Realisierung der Einbindung der Animation im Skript kommen diese unterschiedlichen Ergebnisse zustande.


    Persönlich tendiere ich zu dem Anzeige-Ergebnis des Bildes 1


    Grüße

    Ich tendiere zum mittleren Bild.


    Das untere Manometer zeigt mit rot den HLB Druck zwischen 8,5 und 10 bar an, mit gelb den HLL Druck also Regeldruck von 5,0 bar.
    Das obere Manometer zeigt mit den beiden Nadeln die Bremszylinderdrücke für die beiden Drehgestelle an, sollten im Normalfall also parallel agieren.


    Wirkt die Lokbremse, bleibt also der HLL Druck auf 5,0 bar, die Bremszylinderdrücke zeigen entsprechend einen Druck an.


    Frank
