Beiträge von MacG

@ice Run-time ist übersetzt Laufzeit oder Betriebszeit. Egal wie man es nennt, es wäre immer noch "während der ersten Betriebszeit". Das würde ich gedanklich nicht mit jedem Start eines Szenarios verbinden. Gewissheit bringt uns nur der von @SebastianO. vorgeschlagene Test.

Also auf Seite 5 steht es so, wie von @Thor beschrieben.

Zitat von Operating Manual

IMPORTANT INFORMATION

THIS PRODUCT REQUIRES AN ACTIVE INTERNET CONNECTION DURING FIRST RUN-TIME TO PERFORM A PRODUCT
LICENSE CHECK. CONTINUOUS INTERNET ACCESS IS NOT REQUIRED

WICHTIGE INFORMATION

Dieses Produkt erfordert eine aktive Internetverbindung während der ersten Laufzeit, um eine Produkt-
Lizenzüberprüfung durchzuführen. Ein stetiger Internetzugang ist nicht erforderlich.

Alles anzeigen

@zero909 war schneller. Dafür habe ich es mal übersetzt.

Das ist echt umfangreich, was das Modell so zu bieten hat. Das Handbuch ist entsprechend dick. Da sieht man, was mit dem alten TS so alles möglich ist.

Es wäre interessant die mit meinem AAR Control Stand zu steuern. Der muss aber erst mal fertig gebaut werden und dann hat die GE AC4400 einen Desktop Stand. Deshalb kann ich die nicht unerhebliche Investition guten Gewissens aufschieben. Weil ich, zum Glück, dieses Pult nicht nachbaue. Ansonsten wäre die Lok ein "must have".

Das Problem mit dem Verbindungsabbruch konnte ich leider noch nicht eingrenzen. Irgendwie ist es nicht nachvollziehbar. Es passiert, aber ich weiß nicht warum.

Hier mal ein Screenshot vom Serial Monitor, wenn der Fehler auftritt.

Edit am 04.08.2019: Das Programm von Jáchym bekomme ich nicht zum Laufen. Es will bei mir nicht so recht. Auch ist der Beispiel-Sketch für den Arduino sehr lang, in tschechisch und unkommentiert, so dass ich ihn nicht verstehe. Weil mir eigentlich die Lösung mit nur einem Kabel gefällt, habe ich mir mal eine einfache serielle Kommunikation zwischen Windows und Arduino angeschaut. Eine LED kann ich schon mal ansteuern. Jetzt gilt es, das Ganze noch mit dem TS zu verbinden.

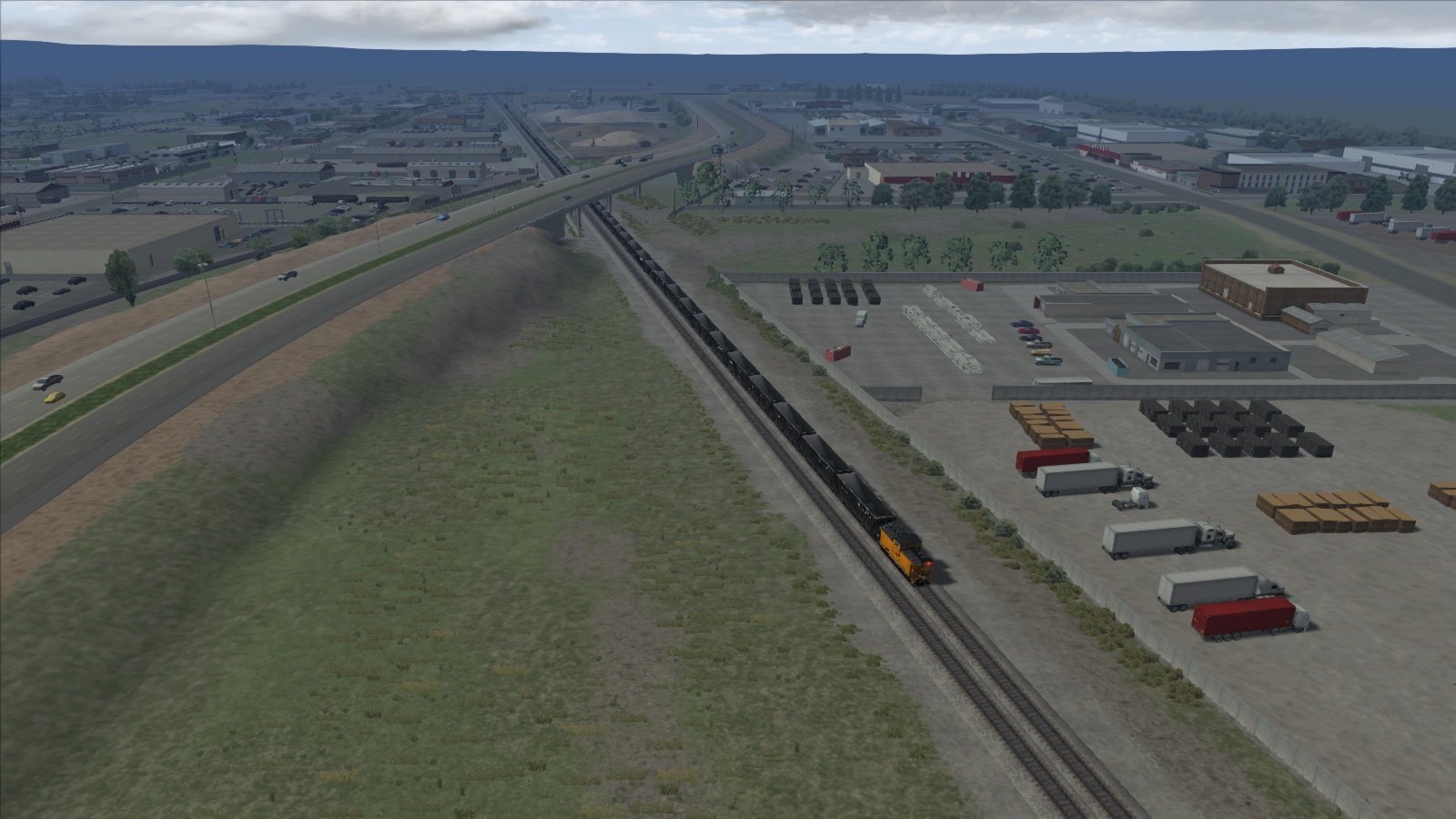

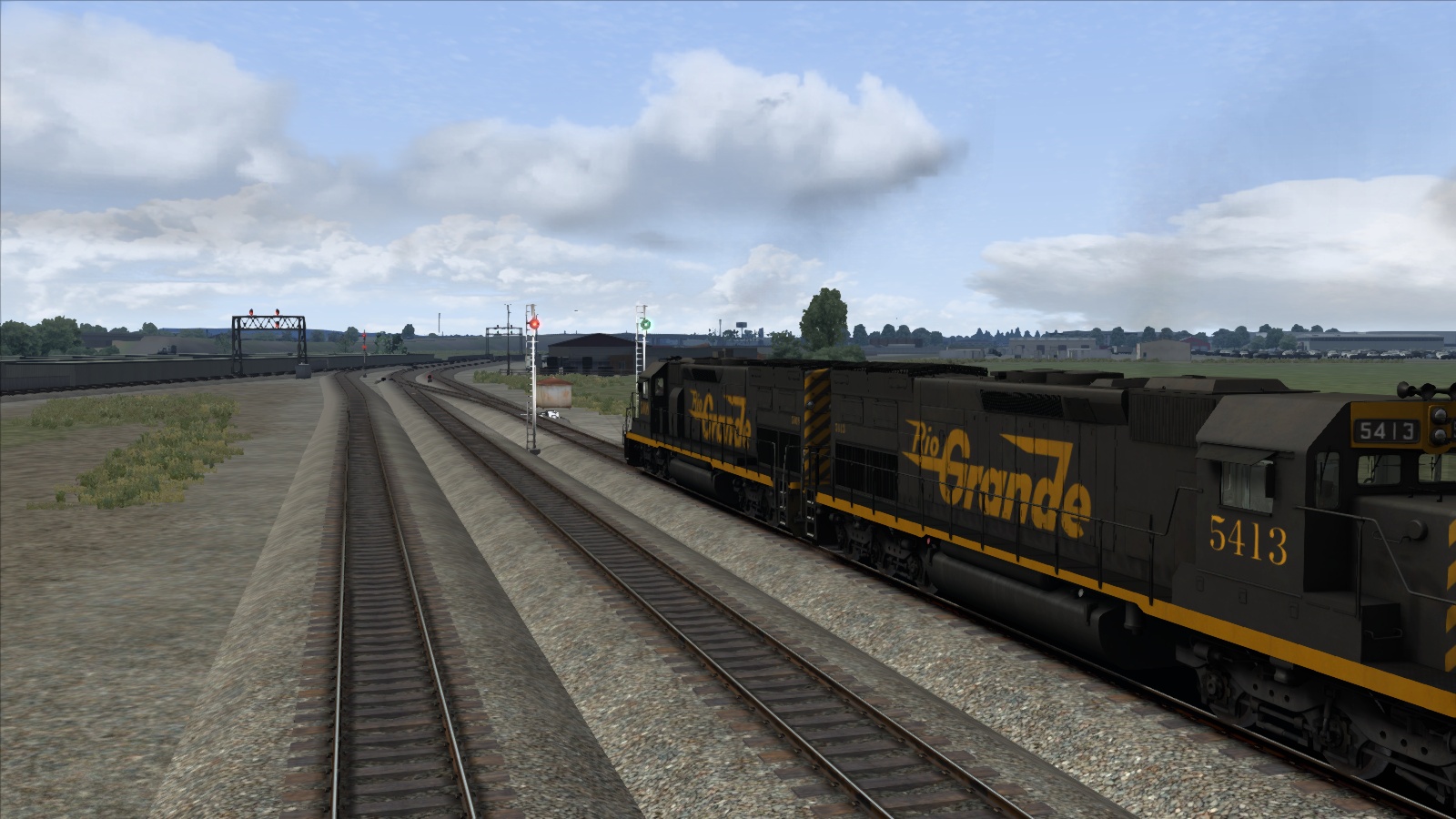

Mit drei SD40T-2 und einer ganzen Menge leerer Schüttgutwagen von Salt Lake City nach Provo unterwegs.

Die letzten Meilen bis zum Zwischenziel in Salt Lake City mit dem California Zephyr.

Die Länge gibt es. Nennt sich GetConsistLength. Nur im Script nützt es mir nichts, denn ich möchte es extern anzeigen lassen. Ab besten wäre die Abrufbarkeit via TCP-Server (TS-Bridge).

Das Lua Plugin muss dann in jede Lok eingearbeitet werden. Das ist auch nichts für mich. Mit einem einfach programmieren Wegstreckenzähler kann ich schon die ungefähre Länge bestimmen. Bei dem Speed-Limit hilft nur Streckenbeobachtung bzw. -kunde.

Weil ich auf der Suche war, ob es neben der raildriver.dll noch eine andere Quelle für Daten aus dem TS gäbe, stieß ich auf folgenden Seite.

https://sites.google.com/a/railsimdev.com/dtgts1sdk/home

Mir half sie nicht weiter, aber vielleicht ist sie für den einen oder anderen Entwickler von Interesse. Speziell war ich an den Daten für die Zuglänge und die Streckenhöchstgeschwindigkeit interessiert. Aber die stehen wohl nur im Scripting zur Verfügung und werden nicht nach "Außen" geleitet.

Das hatte ich mir fast gedacht, dass es als Teilelieferant dienen soll.

Als Richtungswender sollte der Joystick funktionieren. Da es in alle Richtungen Taster sind, wird die Stellung nicht angezeigt. Mit der Belegung von vor, zurück und einer Seite, kann man an den TS die entsprechenden Befehle für Vorwärts, Rückwärts und Neutral senden.

Schön zu lesen, dass es weiter geht.

Dir ist aber bewusst, dass der Arcade-Joystick im Screenshot keine Potentiometer hat. Er hat nur Endschalter in jede der vier Richtungen.

Heute mal aushilfsweise ein Foto. Anders lässt sich der Bildschirminhalt und das Rundinstrument zusammen auch nicht einfangen.

Nach längerer Zeit habe ich ein Update gemacht (der PC ist fast immer offline) und danach hat zwar "Strg-S" im Spiel wie immer ausgelöst, aber die Bilder waren auf der Festplatte nicht zu finden. Ein weiteres Problem ist das Licht. Morgen muss ich mal schauen, ob jetzt überall der Hauptscheinwerfer dunkel bleibt oder ob dies nur bei meiner neuen Strecke Soldier Summit der Fall ist. Der Lichtkegel ist aber vorhanden.

Hier nun der Schnipsel Code für die Ausgabe eines TS-Wertes auf einem Drehspulinstrument.

String ContrlIDList = "402:403:404:7"; // temporary - will be changed to automatic receive of list


// Program variables
int TS_ctrlID[4];      // 4 is for the number of TS ControllerIDs
String TS_data[4];
String StringPart[4];




void setup() {
  // Initialize digital pin 9 as an output (PWM Speed)
  pinMode(9, OUTPUT);
}




void loop() {
  // Analog PWM ouput of Speed
  // the index number of the TS_data array is 3 for TS ControllerId number 4
  if (TS_ctrlID[3] != 800) {
    byte val;
    val = map((TS_data[3].toFloat()*10), 0, 500, 0, 242);
    analogWrite(9, val);
    Serial.print("Speed: ");
    Serial.print(TS_data[3].toFloat(), 1);
    Serial.print(" - Speed PWM: ");
    Serial.println(val);
  }
}

In dem Sketch in meinem 2. Posting muss noch dessen Zeile 166 angepasst werden.

for (i = 0; i < 4; i++) {  // i is the index number of the array = number of the TS ControllerIDs

Ich habe mir ein 270° Drehspulinstrument mit einem Messbereich von 0-500µA gekauft. Mit mit einem Vorwiderstand von rund 9,2kOhm in Reihe funktioniert es nun wie ein Voltmeter mit einem Bereich von 0-5V. Angeschlossen ist es an GND und den Pin 9 vom Arduino. Mit max 0,5mA wird der Ausgang kaum belastet. Jetzt muss nur noch eine neue Skala erstellt werden.

map(TS-Wert, Min-TS-Wert, Max-TS-Wert, Min-Output, Max-Output)

Da die Funktion map() nur Ganzzahlen kennt, multipliziere ich für eine höhere Genauigkeit den Wert vom TS mit 10. Das gilt dann ebenfalls für die Min- und Max-Werte. Die Ausgabe erfolgt als PWM mit einer Spannung von 0 bis 5 Volt (0 bis 242). 242 weil mit 255 mehr als 5 Volt von meinem Arduino ausgegeben werden. Der Max-Wert ist vorerst nur 500. Weil es besser zur Skala passt. Somit lasse ich nur max 50 anzeigen.

Die Ausgabe auf dem Serial Monitor von Arduino oder vom Hercules Tool bricht immer öfters, nach einer Hand voll Anfragen, zusammen. Die Verbindung wird dann unterbrochen. Bezüglich der Ursache bin ich weiterhin überfragt.

EDIT: nach mehrfacher Benutzung des Arduino-Reset-Buttons, lief es irgendwann ohne Probleme.

Das Fahrpult ist schön und einfach. Hätte ich meines mal so gebaut, wäre ich längst fertig.
Noch drehe ich die Potentiometer direkt. Mit diesem Provisorium fahre ich schon seit 3 Jahren. Nebenbei habe ich ja auch an der Joystick-zu-TCP Software gebastelt.

Auch wenn ich ein Arcaze-USB-Interface nutze, bin ich gern bereit den Arduino-Sketch von Dir hier zu erläutern. Es ist ja ebenfalls ein USB-Interface und einen Arduino benutze ich für die Anzeige von Daten.

Siehe mein Projekt TS-TCP-Client für Arduino und der Vollständigkeit halber mein Projekt zu einem amerikanischen Fahrpult.

Eine Krauss Maffei ML-4000 würde mir gefallen. In der ersten, geschlossenen Version. Ich benötige sie zwar für jenseits vom Atlantik, aber sie war auch in Deutschland und Östereich (Semmering) zu Testfahrten und er Überführung zum Hafen unterwegs.

Etwas mehr Geschwindigkeit darf es schon sein. Mit 2-3 mph funktioniert es sehr gut. Die Klauenkupplung braucht schon etwas Kraft zum Kuppeln.

Hier mal der aktuelle Zwischenstand aus dem CAD. Wir ihr seht, die Grundidee steht. Jetzt kommen die Feinheiten.

Bei planet e.(ZDF) online gesichtet: Volle Fahrt aufs Abstellgleis - Über das Verschwinden der Güterzüge. Das ist ein allbekanntes und trauriges Thema.

Obwohl es hier keine direkte Resonanz gibt , wollte ich Euch nicht vorenthalten, dass es wohl auch eine Lösung für eine direkte Kommunikation über USB gibt. Genauer gesagt eine serielle Kommunikation (COM).

Ich selbst habe mir das Programm RailDriverToCom von @JachyHm noch nicht angeschaut. Es gibt aber User, welche es erfolgreich einsetzen. Die Links zum Programm und zu Arduino-Beispielen sind in einem Antwort-Kommentar des Videos versteckt.

the English version of my text:
Although there is no direct resonance here , I didn't want to deny you that there is a solution for direct communication via USB. More precisely a serial communication (COM).

I myself haven't looked at the program RailDriverToCom from @JachyHm yet. But there are users who use it successfully. The links to the program and to Arduino examples are hidden in a reply comment of the video.

Also mein PC für den TS wird dieses Jahr 10. Er hat aber auch 6GB RAM, Win7 64bit und eine GTX 750Ti. Es läuft gut, nur auf hohe Grafikeinstellungen muss ich teils verzichten. Bei dem PC-Alter auch vollkommen logisch. So schlecht schaut es beim Fahren nicht aus, Screenshots findest Du hier und hier. Der nächste PC ist auch schon ein paar Jahre alt, aber mit einem i7 und 16GB RAM Onboard wohl besser geeignet.

Wie wäre es mit den beiden Konfigurationen? Selbst erstellen wäre auch möglich. Ich kann es nicht. Mir fehlt der Railjet.
